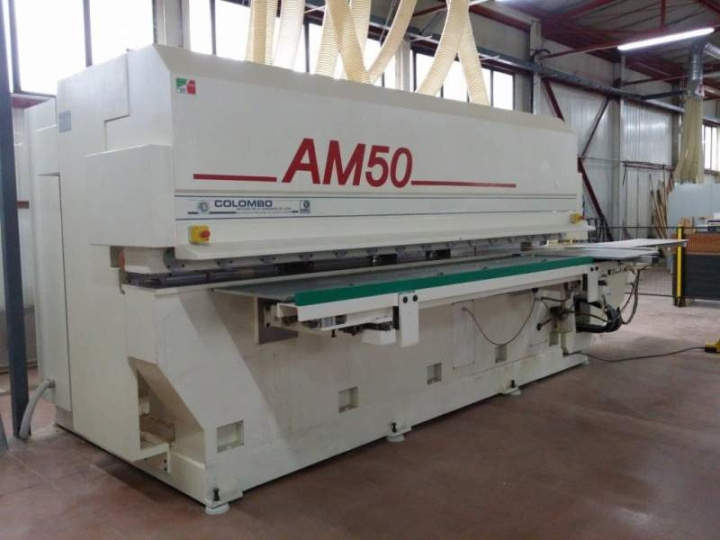

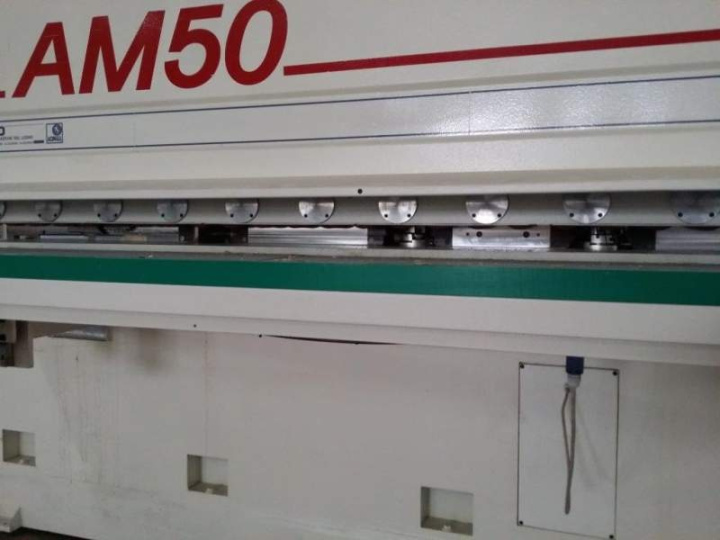

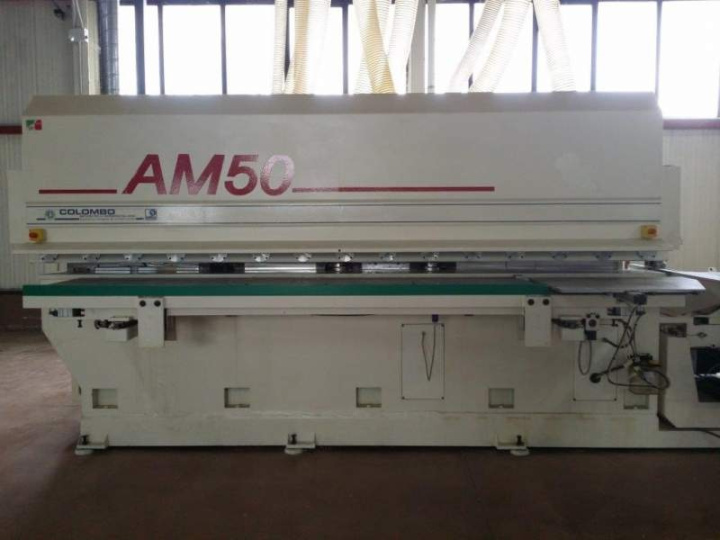

AM50 CNC bearbetningsmaskin för fönsterramar utför tappfräsning och ändkapar samt profilera fönster
CNC styrd 3-axlad maskin, industriellt bruk.
Information:
- elektronisk dator
- programmerbar av tangentbord,
- möjlighet att gå in i enskilda program, slutföra arbetscykler
och hela arbetsordern,
- Automatisk beräkning av utgångsmängd,
- Motorerna startas kontrollerat av programmet, med automatisk bearbetning
börja,
börja,
- seriellt gränssnitt RS232,
- PLC för styrning av maskinfunktionerna som erbjuder feldiagnos,

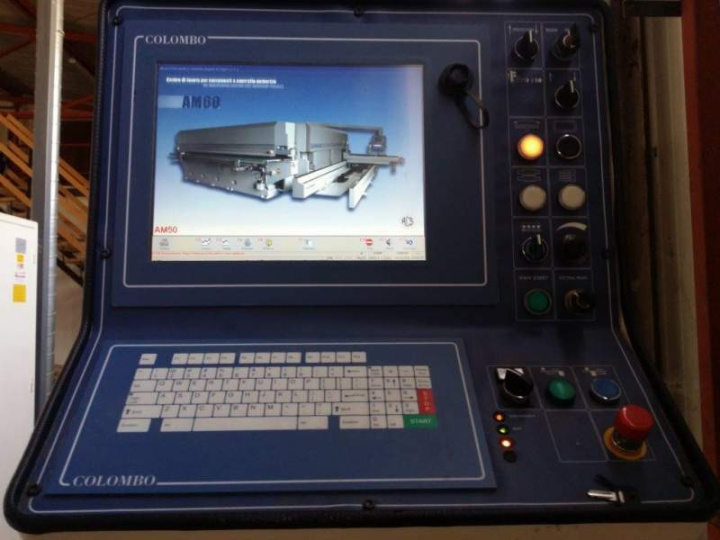

- 15 tums bildskärm, färg LCD-TFT, pekskärm,
- USB uttag,
- programvara Windows,
- Skeda och teleassistans
- cirkulär blad flyttningsenhet
- bladdiameter 400 mm.,
- Bladaxeldiameter 30 mm.,
- Rotationshastighet 3000 rpm.
- bladmotorstyrka 3 kW,
- Pneumatisk vertikal flytt-justering
2
- Skyddsaxel mot stöd
- axeldiameter 50 mm.,
- Användbar axellängd 600 mm.,
- Max verktygsdiameter 320 mm.,
- axelns rotationshastighet 3200 rpm.,
- Motoreffekt 7,5 kW,
- användbar stroke 550 mm.,
- Elektronisk vertikal positionering som kontinuerlig styrd axel
driven av bollskruv,
- Automatisk antisplinter enhetstyp jolly
- 1: a profileringsaxel motstödd
- axeldiameter 50 mm.,
- Användbar axellängd 600 mm.,
- Max verktygsdiameter 220 mm.,
- axelns rotationshastighet 6000 rpm.,
- Motoreffekt 7,5 kW,
- användbar stroke 550 mm.,
- Elektronisk vertikal positionering som kontinuerlig styrd axel
driven av bollskruv,
- Pneumatisk horisontell på-av-positionering programmerbar
via dator,
- R.H./L.H. rotation,
- datorstyrd tidsåtgång
- 2: a profileringsaxel stöds
- axeldiameter 50 mm.,
- Användbar axellängd 600 mm.,
- Max verktygsdiameter 220 mm.,
- axelns rotationshastighet 6000 rpm.,
- Motoreffekt 7,5 kW,
- användbar stroke 550 mm.,
- Elektronisk vertikal positionering som kontinuerlig styrd axel
driven av bollskruv,
- Pneumatisk horisontell på-av-positionering programmerbar
via dator
- hjälpaxel för hårdvara grovning
- axeldiameter 50 mm.
- Användbar axellängd 80 mm.,
- Max verktygsdiameter 220 mm.,
- axelns rotationshastighet 6000 rpm.,
- Motoreffekt 3 kW,
- max vertikal stroke 40 mm.,
- Pneumatisk horisontell på-av-positionering programmerbar
via dator,
- Pneumatisk vertikal 2-stegs positionering programmerbar
via dator
3
- återvinningsanordning
- bladdiameter 200 mm.,
- axeldiameter 35 mm.,
- användbar axellängd 20 mm.,
- axelns rotationshastighet 6000 rpm.,
- Motoreffekt 2,2 kW,
- Pneumatisk vertikal positionering programmerbar
med dator med manuell revolver till 4 positioner,
- Manuell horisontell positionering

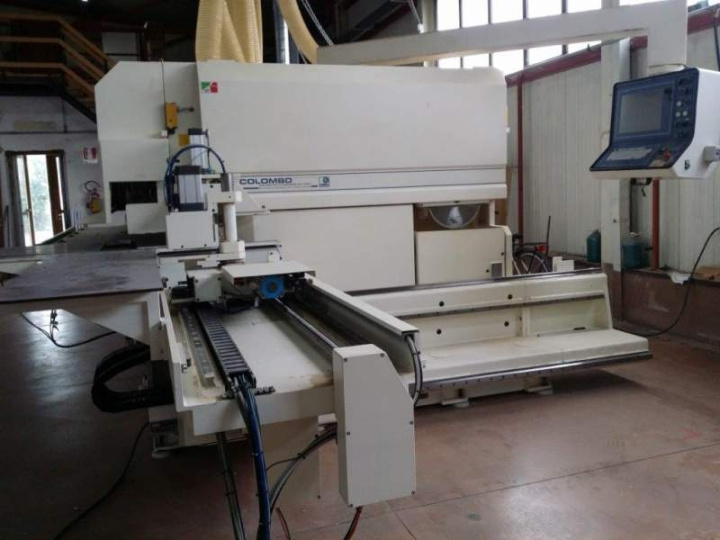

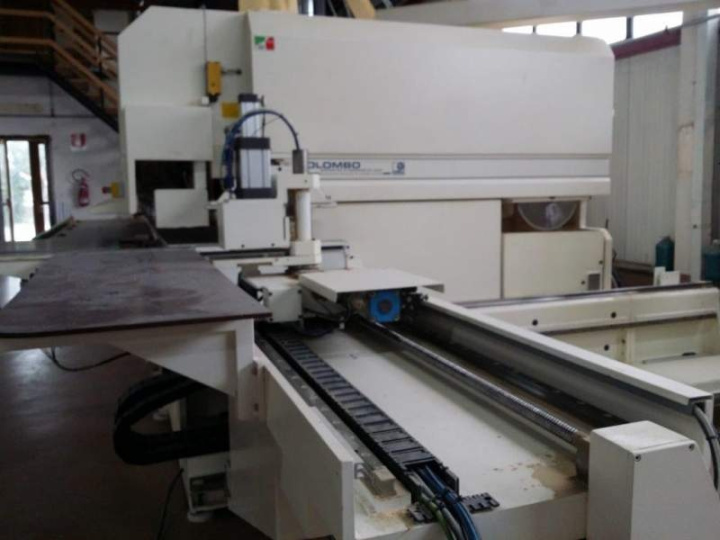

- lastbilsvagn
- längsgående körning (x-axel) på cirkulerande kulskenor driven av
växlar med lutande tänder och hög precision växellåda med borstlös
motor-
- Transversal körning (y-axel) på recirkulerande kulskivor driven av
recirkulerande kulskruv och borstlös motor
- Elektronisk justering av längdhastigheten från 1 till 90 m / min
- möjlighet att maskinera lutande tappar genom linjär interpolering
- avblåsningssystem för skåpbord
- Automatisk vridning av delar mellan första och andra
toningsklippning med elektronisk positionering i funktion av längden på
stycket, driven av recirkulerande bollskruv och borstlös motor (z-axel).
Den här funktionen tillåter att två arbetsstycken samtidigt
- profileringstabell
- Pneumatisk fyrkantig programmerbar via dator
- yttre kvadrat för profileringsmaskin med horisontell elektronisk och
vertikal pneumatisk på-läge
- Avblåsningssystem för profilering av bord
- matningssystem utrustat med gummiöverdragna rullar med elektronisk lyftning
- Elektronisk justering av felsystemets hastighet
- Smörjsystem för bord av profileringsmaskin
- ljudisolerad säkerhetshölje för arbetsenheter både vid tanken och profilering
sida
- UTRUSTNING SOM ÄR CE-STANDARD
Denna maskin är utrustad med Windows XP + Colombo sw.
Denna maskin är utrustad med en cnc-kontroller.
Program språket på datorn är på engelska.
CNC styrd maskin med 3 axlad som drives av kontinuerlig axel och annan anordning i avvägning.
Transporten styrs av CNC i X- och Y-riktning och även styckets längd (Z) styrs av CNC.
Rotationen av bitarna från det första till det andra steget görs automatiskt.
En gång när maskinen är programmerad på rätt sätt placerar CNC hela axeln i arbetet eller i vilolägena, kontrollerar transportens körning, rotationen av bitarna och passage av bitarna från hängande sidan till profileringen sida.
Tillval, begär offert
Transportbana in/ut med datorstyrd funktion,se skissbild klicka här
Se film hur denna sidotransportbana ( in/ut ) fungerar, klicka här
Tillval, begär offert
Returbana, se skissbild och läs information, klicka här
Se film och läs broschyr hur denna maskin fungerar:
Läs maskin broschyr, klicka här:
Se film hur denna maskin fungerar, klicka här
Se film hur denna maskin fungerar samt hur man byter frässtål, osv, klicka här:
Se film hur en likvärdig maskin fungerar, klicka här
