Data:

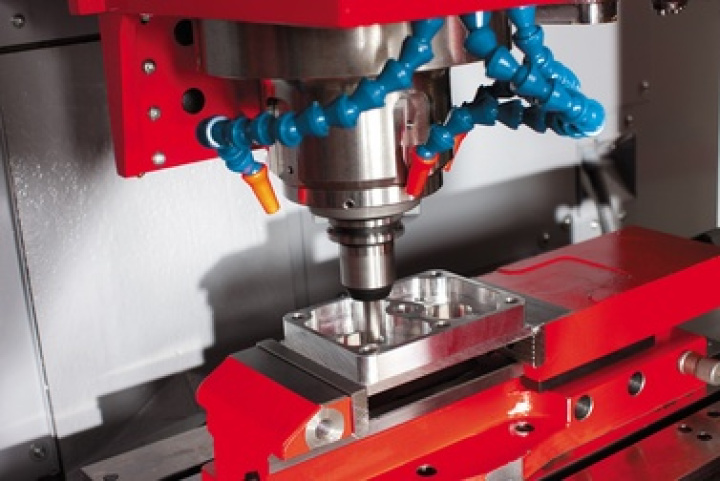

3 -Axlad CNC styrd bäddfräsmaskin med integrerad verktygsmagasin för 20 verktyg

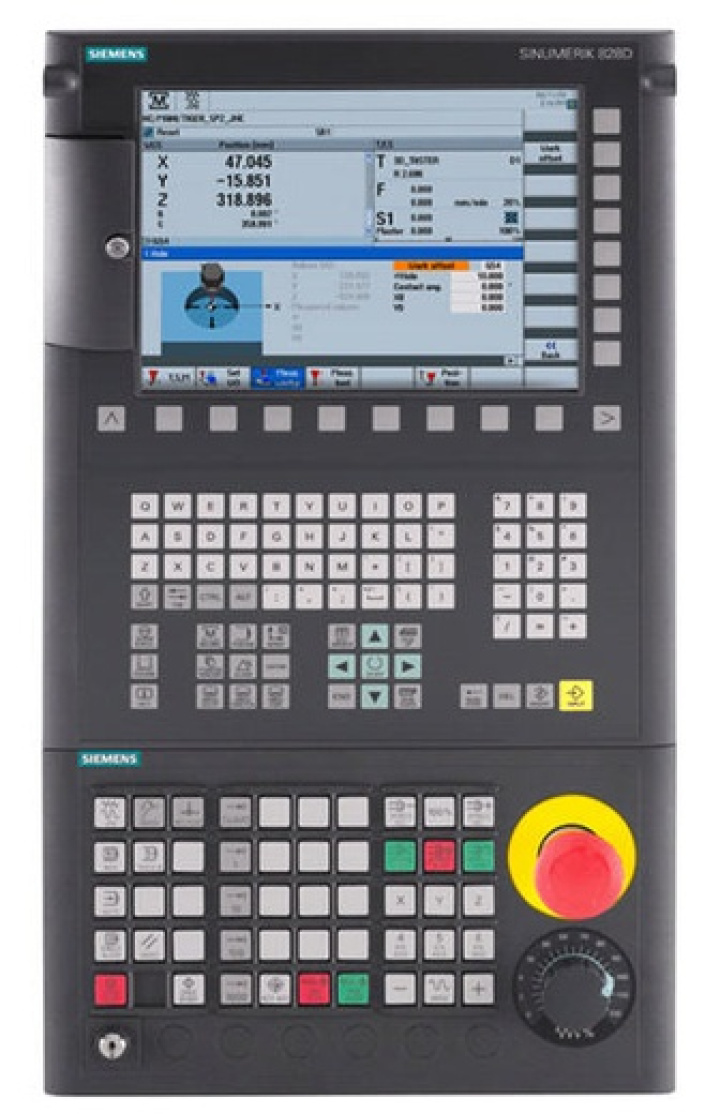

Styrning: SIEMENS 828D
Spindel: Axel diam 30mm
Spindel: Hastighet 10000 varav / min
Spindel: Motor: 6,8 KW
Spindelvridmoment: 34 Nm
Verktygfräs : ISO 30 DIN 69871
Verktygspinnfräs: ISO69872 (motsvarande ISO 7388/2 Typ A)
Max, arbetsmått: X = 350mm, Y = 250mm, Z = 300mm
Avståndspindelnos-bord: 120-420mm
Transport rörelse hastighet: X, Y, Z: 24 m / min
Bord: Gjutjärnsbord med T-spår
Antal - Bredd - Avstånd: 5 - 12 - 45
Arbetsbord mått yta: 520 x 300 mm
Bordbelastning max: 100 kg

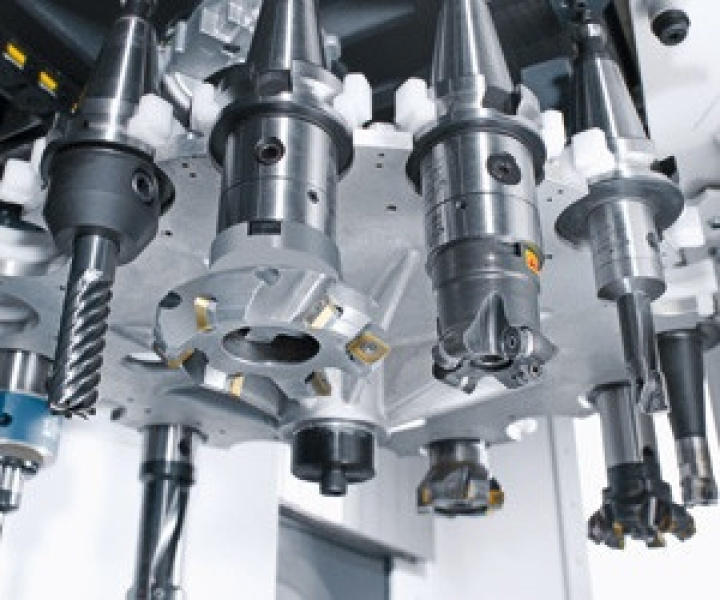

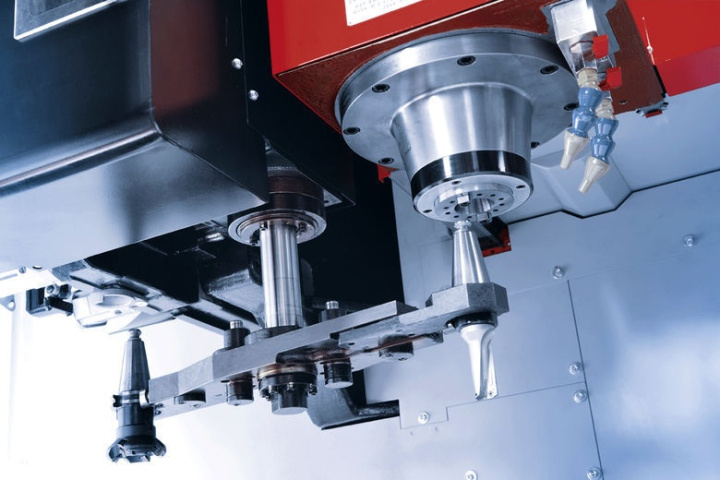

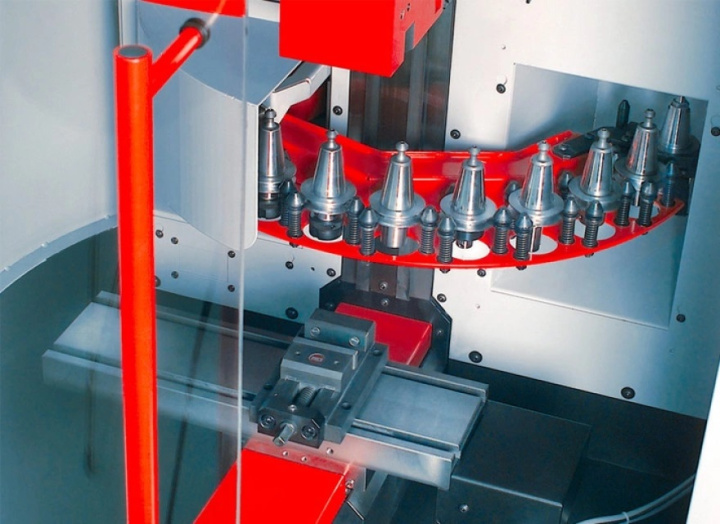

Verktygsväxlare: Verktygstrumma med 20 verktyg
Verktygsbyte tid ( verktygs - verktyg) 2,5sek
Kylvätska: Standardpump 3,5 bar
Belysning av arbetsområde: 1 lysrör
Standardutrustning:
-Centralsmörjning
-Stabil tappning
-Automatisk rengöring av verktygsfäste i spindel under verktygsbyte
-Kylvätskebehållare 140 liter

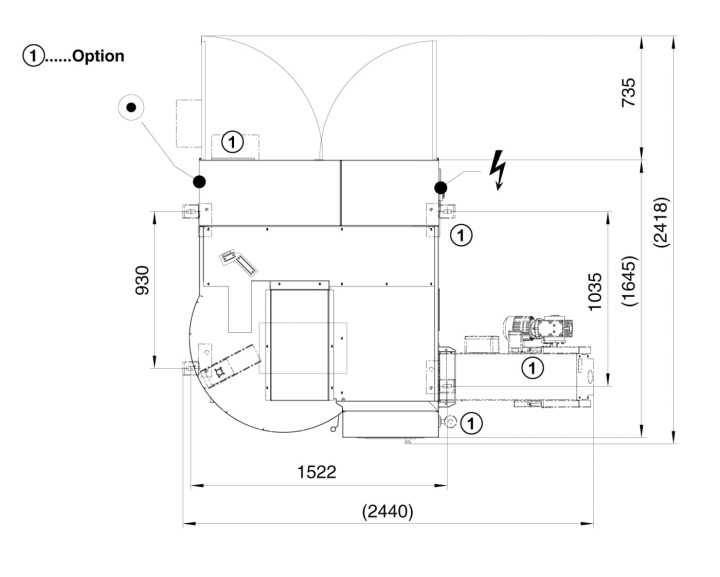

MASKIN INSTALLATION OCH MONTERINGSSATS
Bestående av:
• 4x vibrationsabsorberande, höjd justerbara nivelleringselement 881500
• 4x vinkelplattor för att fästa maskinen till golvet
• 4x ankarbultar för att lagra maskinen till golvet
Verktyghållare för SK-30 / Spännhylsa M12
Enkeltuttag för SK30 verktygshållare.
Anslutningsgänga M12 med verktygshållare SK30
Bestående av:
Skaft skärfräs 16 - 1x
Skaft skärfräs 22 - 1x
Spännhylsa ESX25 - 4x
Skaft borrning 10 - 1x
Skaft borr 16 - 1x
Balanserad med G 6.3.
Använd endast hållare, balanserad G 6.3
Spännhylsa ingår ej; var god beställ för varje separat verktygshållare av spännhylsa/anslutningsgänga M12
Ingår vid leverans:

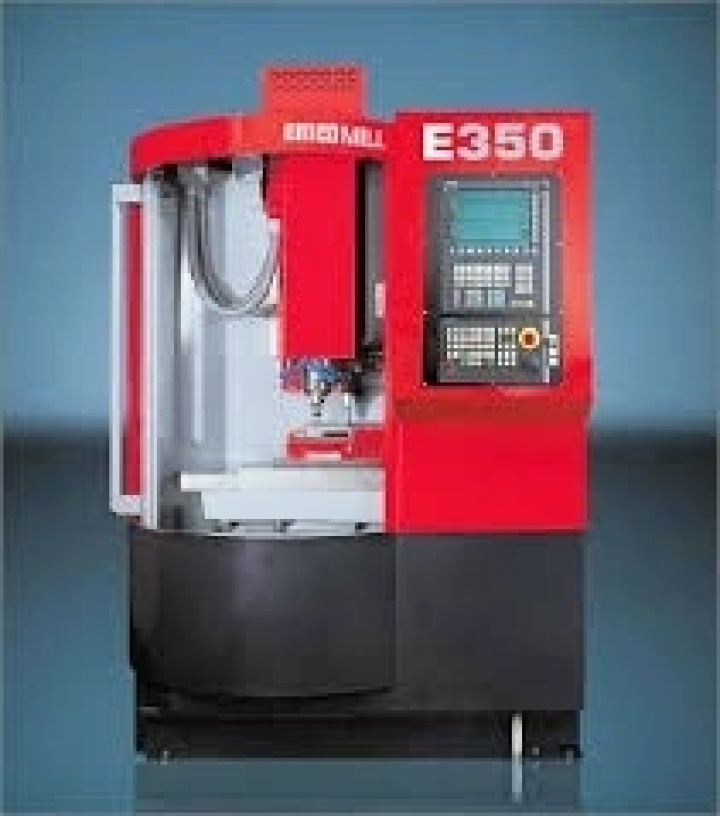

CNC MASKIN EMCO E350
SIEMENS 828D styrsystem
Spindel hastighet 10,000 RPM
Kontroll språk / Svenska
SK30 verktyg hållare för 10st för fräs/borr M12
Instruktion manual E350 - Engelska
Tillval:
Installation/uppstart
Maskin utbildning / igångkörning 3-dagar hos kund vid ett tillfälle.
Rese mil kostnader - traktament och boende hotell för våra service killar för 3-dagar vid ett tillfälle.
12 månader garanti från installationsdatum gäller enbart vid utförd installation med våra killar.
Paketpris 55.000:- exklusive moms
Tillval, begär separt offert.
Fräs/borr verktyg stål
Spännhylsa / anslutningsgänga M12
Svarvfräsning aggaregat
Frakt / emballage
Trä packetering låda för extra transport skydd
Transportförsäkring
Maskin service paket 3år
Läs broschyr - CNC styrd bäddfräsmaskin EMCO E350, klicka här
Se film nr 1 CNC styrd bäddfräs EMCO 350, klicka här
Se film nr 2 CNC styrd bäddfräs EMCO 350, klicka här
Se film nr 3 CNC styrd bäddfräs EMCO 350, klicka här
Spindel hastighet 10,000 RPM
Kontroll språk / Svenska
SK30 verktyg hållare för 10st för fräs/borr M12
Instruktion manual E350 - Engelska
Instruktion manual E350 - Svenska
CE märkt maskinTillval:
Installation/uppstart
Maskin utbildning / igångkörning 3-dagar hos kund vid ett tillfälle.
Rese mil kostnader - traktament och boende hotell för våra service killar för 3-dagar vid ett tillfälle.
12 månader garanti från installationsdatum gäller enbart vid utförd installation med våra killar.
Paketpris 55.000:- exklusive moms
Tillval, begär separt offert.
Fräs/borr verktyg stål
Spännhylsa / anslutningsgänga M12
Svarvfräsning aggaregat
Frakt / emballage
Trä packetering låda för extra transport skydd
Transportförsäkring
Maskin service paket 3år
Köparens åtaganden:
Följande åtagande ingår EJ:
• Avlastning
• Intransport och placering på golv
• Inkoppling av el och luft
• Ombesörjning av med nödvändig för uppstart: ex. oljor etc.
• Ombesörja material, verktyg och tillbehör för lev. i god tid före installation.
