CNC-5003 med Tillverknings år 2023

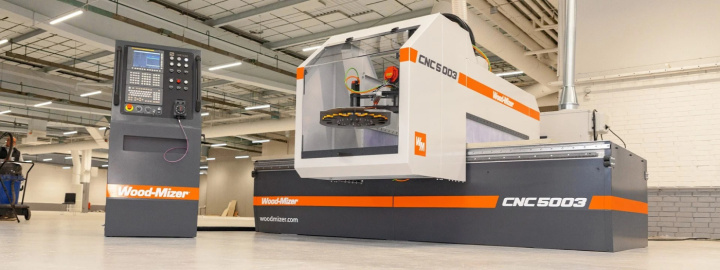

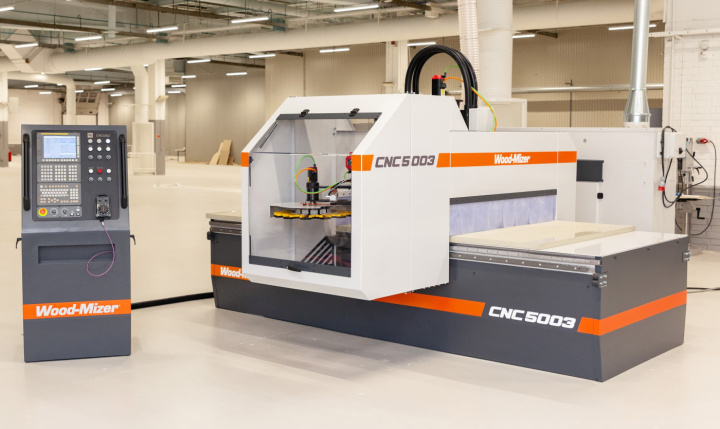

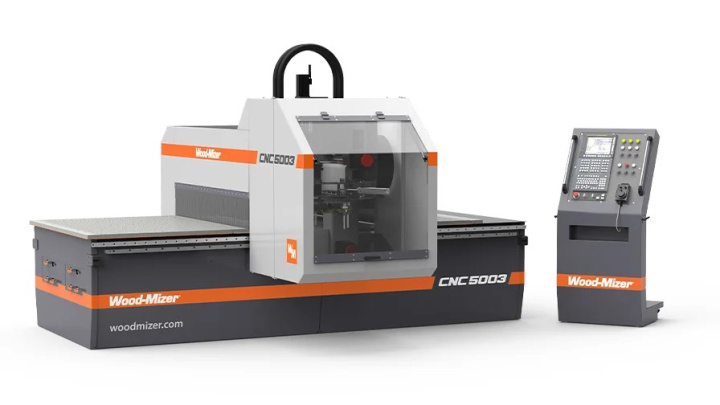

CNC-MASKIN FÖR TRÄ, PLAST OCH ALUMINIUM CNC 5003, uppgraderad 3-axlig industrimodell
- Industriellt styrsystem
- Digitala servon för högre effektivitet och mindre vibrationer
- Gränsnitt för PC och CAM-programvaror
- Portalkonstruktion för bättre stabilitet
- Dubbel-drift av portal för högsta effektivitet
- Vakuum-don för fri placering för största flexibilitet
- Möjlighet till specialanpassning CNC5003 passar både hantverkaren och industrin.

Maskinen är speciellt framtagen för trä, skivmaterial, plast och aluminium.
Hantverkaren kräver maskinens enkla handhavande och underhåll.
Industrin kräver maskinens stabila och effektiva uppbyggnad, precisionen samt möjlighet till specialanpassning.
Programmering Styrsystemet accepterar program enligt standard ISO6983 därmed kan en mängd olika CAM-programvaror användas både för 2D och 3D.

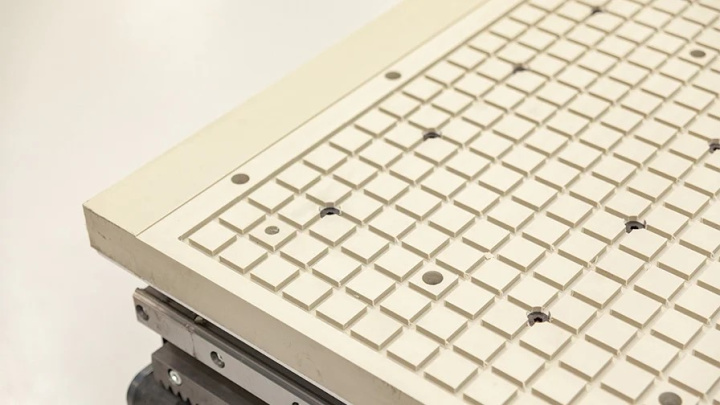

Bord Rasterbord för skivmaterial Bordet är uppbyggd i 8 st huvudsegment där varje segment är manuellt till och frånslagbar.

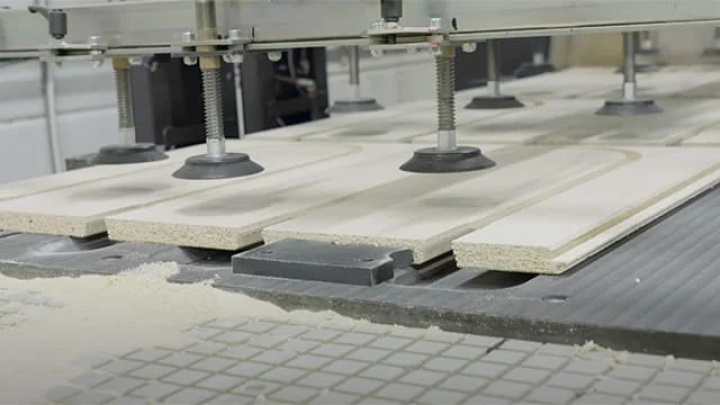

I varje segment finns 8 vakuumpunkter. (totalt 64 punkter) Kring varje punkt placeras en tätningslist för att få vakuum bara där det behövs. Bord för vakuumdon Vakuumdonen finns i olika storlekar och former.
Vakuumdonen ansluts med två vakuumslangar.
En för undersidan och fastlåsning på bordet och den andra förfastsättning av detaljen.
Kompletteras med placerbara stopp som också drivs med vakuum.
Med donen fås en höjd över bordet på 100 mm.
Bordet är förberett för 30 st don.
Vid ofta återkommande lägen borras dia 30 mm i bordet för tapp på donen så att omställning mellan olika detaljer kan ske snabbt.
Vakuumdon på rasterbord Kombinera rasterbordet med vakuumdonen med hjälp av speciella fixturplattor.
Aluminiumbord Plant bord i aluminium.

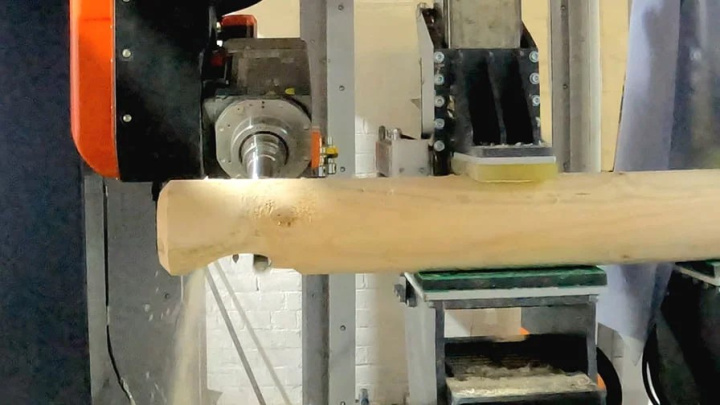

Spindelmotor Spindelmotor är valbar mellan typ, storlek, och till antal.
Standard-spindelmotor Vår standard-spindelmotor har verktygsväxling med kona ISO 30 eller HSK63.
Spindel styrs steglöst med en frekvensomriktare och har ett varvtal mellan 300 - 24 000 v/min.

Tekniska data
Option Standard
Option Rörelseområde X-axel, längsled 3080 mm
Y-axel, sidled 1540
Z-axel, höjdled 200 mm
Hastighet X-axel 60m/min
Y-axel 30m/min
X-axel 15m/min
Spindelmotor med verktygsväxling Effekt 11 kW
Kona ISO30 HSK63
Max varvtal 24000 v/m
Verktygsväxling, fasta platser,12 verktyg (antal fasta platser påverkar arbetsområdet)
Verktysväxling, rotation, medföljande på portal 10 verktyg
Vakuumpump, effekt 5,5 kW
Vakuumpump, flöde 126 m3/tim 250m3/tim
Undertryck max 0,9 bar
Total längd 3900 mm
Total bredd 2100 mm
Total höjd 2200 mm
Vikt ca 3000 kg Tillbehör,

Ingår:
Bord med ytterligare information: vakuumbordet har byggts i 6 zoner, var och en med en individuell ventil.
Varje zon har 36 separat förseglade vakuumpunkter, för totalt 216 individuella vakuumpunkter.
Elektrisk spindel: Spindelns standardelmotor, HSK63F, genererar robusta 11 kW.
En växelriktare driver spindeln och arbetar med 24 000 varv per minut.
Motorn är utrustad med keramiska lager.

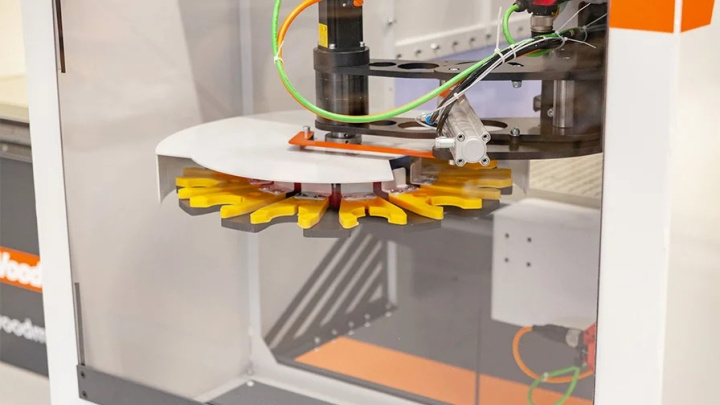

Den automatiska verktygsväxlaren (ATC)
Den här maskinen har en roterande karusell med 12 lägen för snabba verktygsbyten.
Den är lättillgänglig via en inspektionsbox.

Läs mer information samt se flera bilder i vår katalog för CNC 5003, klicka här
