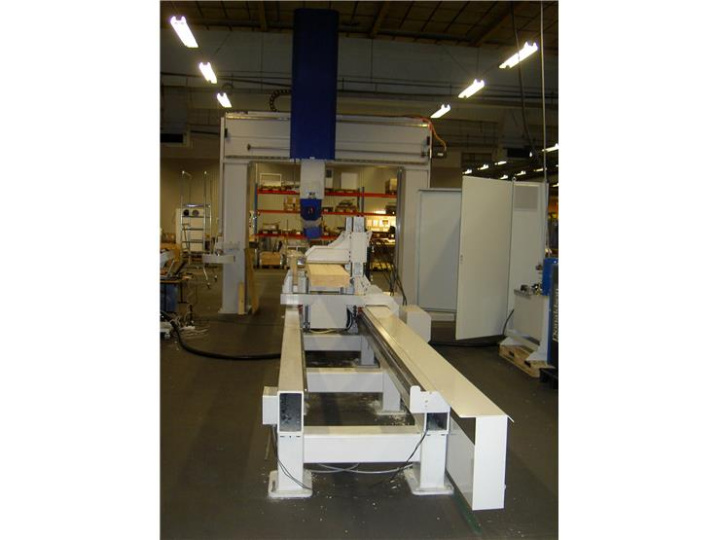

CNC8000 är speciellt framtagen för konstruktionsvirke.
Maskinen passar bla. till:
- företag som utför bearbetning av limträbalkar
- timmerhustillverkare med stora krav - företag som bearbetar bärande konstruktioner till byggnation som tex. takstoltillverkare
- företag som bearbetar stolpar Flexibel 6-axlad bearbetning

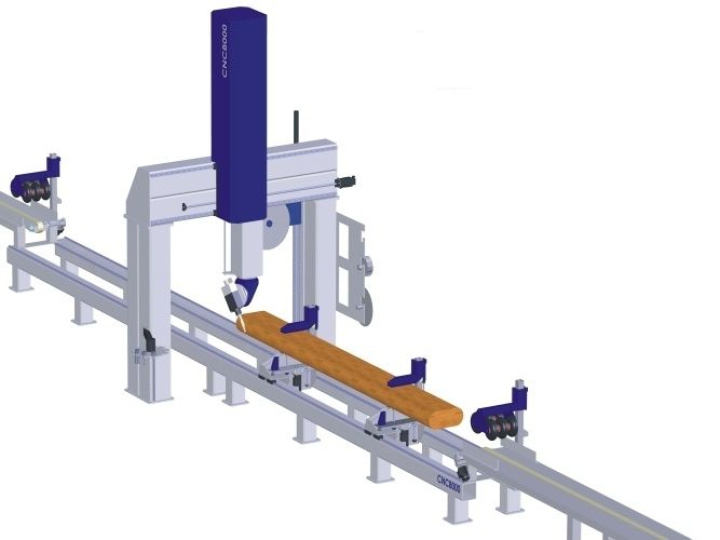

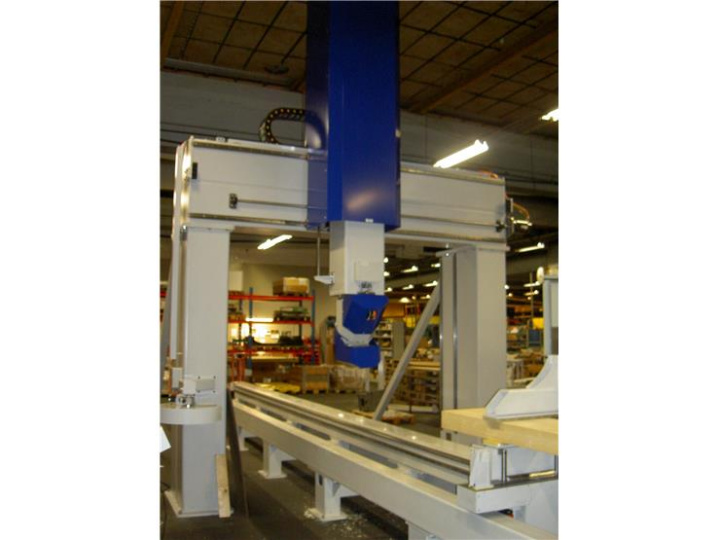

Maskinen är uppbyggd kring 6 axlar (frihetsgrader) som kan fritt programmeras Axel X1 och axel X2 styr de båda fixeringsslädarna. Y-axel styr sidledsrörelsen på portalen Z-axel styr höjdrörelsen på portalen 4-axel styr vridningen av tiltning för spindelmotor 5-axel styr tiltning av spindelmotor Spindelmotor Spindelmotorn har inbyggd automatik för verktysväxling. Spindelmotorn ger 20 kW med förhöjt moment vid låga varvtal. Detta ger en kapacitet att hantera en sågklinga upp till diameter 700 mm vilket ger ett sågdjup upp till 300 mm. Motorn ger också hög effektivitet vid fräsning. Fixeringsslädarna Fixeringsslädarna har många funktioner.
■ Inbyggd automatisk materialhantering Fixeringsslädarna ställer sig vid inmatningstransportören. Transportören matar detaljen. Fixeringsslädarna följer med detaljen, justerar sidoläget och fixerar.
■ Tiltfunktion När fixeringsslädarna har låst fast detaljen kan den tiltas upp 90 gr. Tiltningen övervakas och styrs för snabb och mjuk förflyttning. Då tiltning kan utföras kan automatisk bearbetning ske från alla håll.
■ Fixeringsslädarna är fritt programmerbara var för sig eller i par med ett fast avstånd.

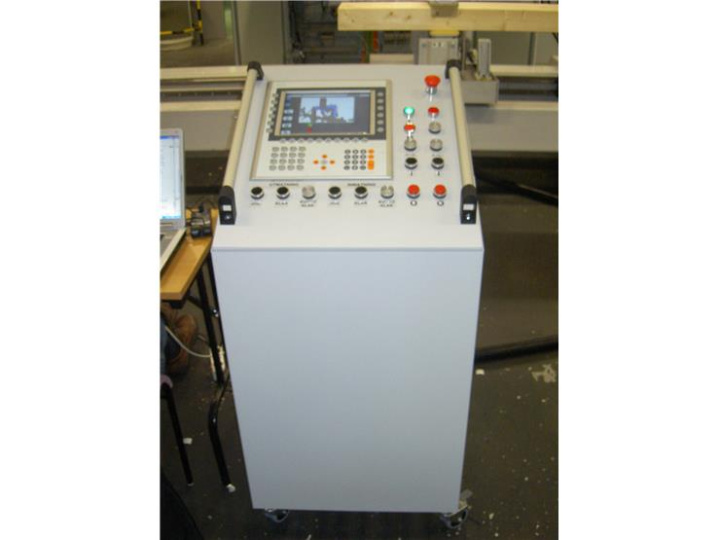

■ Då fixeringsslädarna kan göra om grepp kan längre detaljer bearbetas. Bearbetningsrum Som standard levereras ett bearbetningsrum som kapslar in bearbetningszonen. Fungerar både som skydd och spånuppsamlare. Sågklinga kapar i ändved Justerkapning Inmatning av detalj. Samtidigt sker verktygsväxling. Styrsystem Maskinens styrsystem är industriellt uppbyggt och använder avancerad teknik. Styrsystemet kan anslutas med nätverk eller USB-port till en PC. Styrsystemet accepterar program enligt standard ISO6983 därmed kan en mängd olika CAM-programvaror användas både för 2D och 3D. Maskinen har digitala servon för högre effektivitet och mindre vibrationer.
Tekniska data CNC 8000
Option Rörelseområde X-axel, längsled, 13 100 mm Y-axel, sidled, 2 600 mm Z-axel, höjdled 1 100 mm 4-axel 360 gr 360 gr 5-axel 90 gr 90 gr
Detaljstorlek X-axel, längd, 15000 mm Y-axel, bredd, 600 mm Z-axel, 310 mm
Hastighet X-axel 120 m/min Y-axel 40 m/min Z-axel 20 m/min 4-axel 3 sek/360 gr 5-axel 1,5 sek/90 gr Spindelmotor med verktygsväxling Effekt 20 kW Kona HSK63 Max varvtal 18 000 v/m

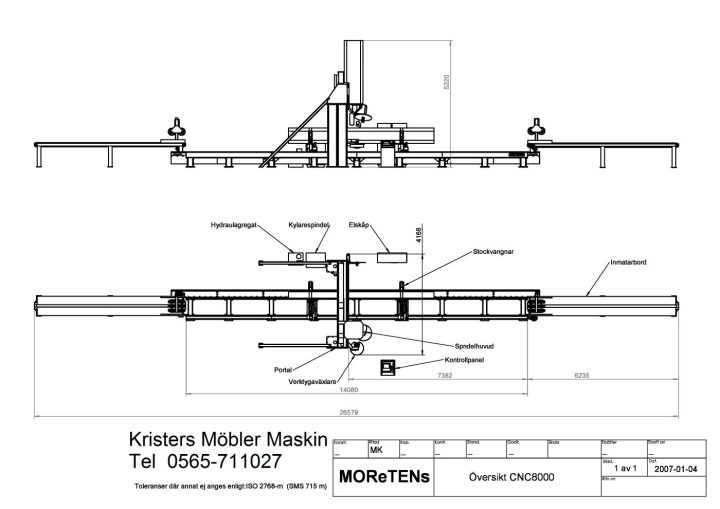

Verktygsväxling, fasta platser, 3 verktyg Verktysväxling, rotation, 10 verktyg Total längd 15 200 mm exkl. transportörer
Total bredd 4 500 mm Total höjd 5 250 mm Vikt ca 20 000 kg
Tillbehör, tillval , BEGÄR OFFERT
Kapstation med fast vinkel En tredje fixeringssläde CAM-programvaror Maskinskydd runt maskinen Spånsugssystem Ljusridå Anpassade roterande verktyg.
