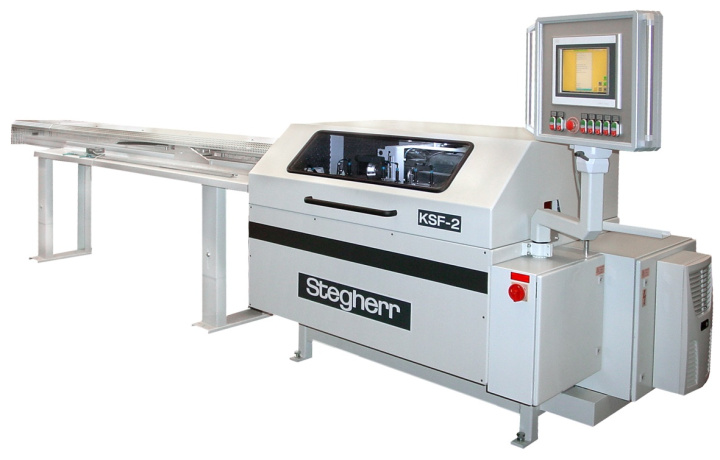

HALVAUTOMATISK FÖNSTER SPRÖJSMASKIN MODELL KSF-2E. (För fönster spröjsprofiler).
GRUNDMASKINEN (med 3st fräsenheter, nr verktyg), inkl. elektronisk positioneringskontroll för konsekvent och variabelskär avstånd på samma arbetsstycke.

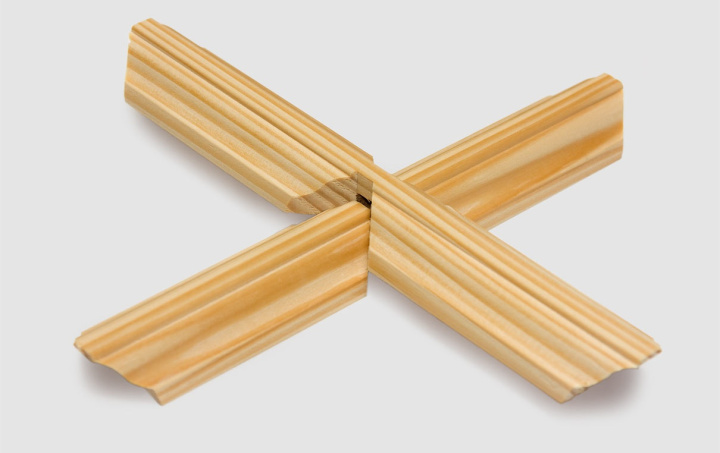

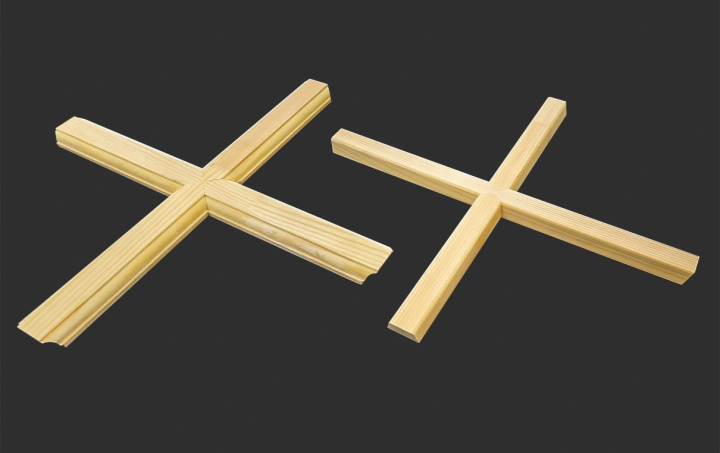

Specialfräs för tillverkning av slutna halveringsfogar med elektronisk positioneringskontroll (standard spröjslistlängd för arbetsstycken max. 2200 mm lång, noggrannhet +/- 0,2 mm).
NC-påtryckare (Pusher) på maskinens vänstra sida.

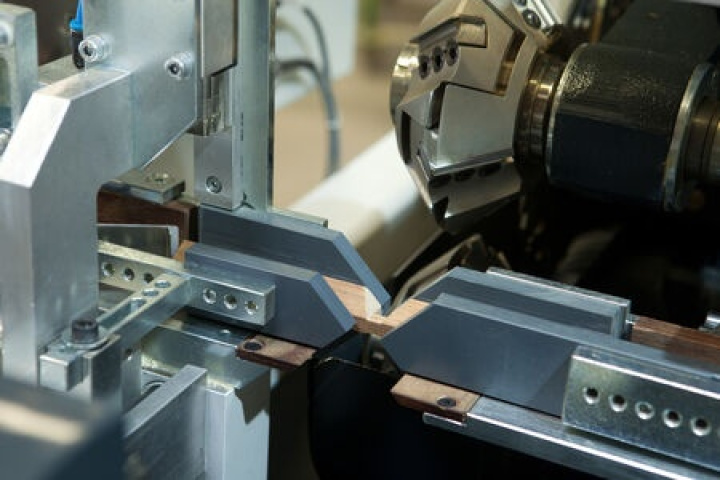

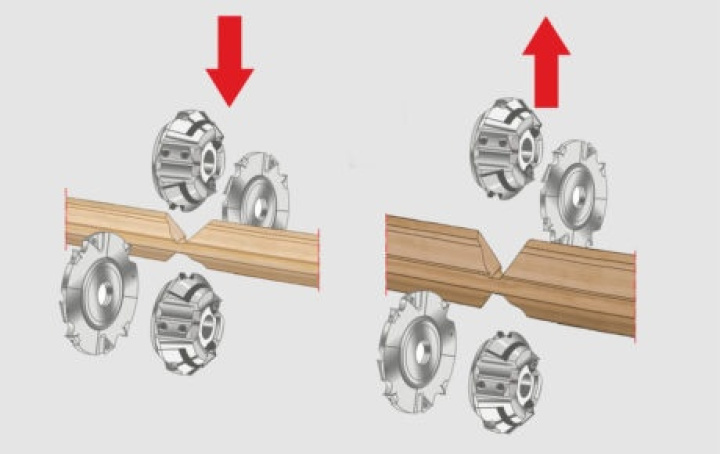

Maskin med st/vis arbetscykel fräs arbetsstycket med en övre och ett nedre fräshuvud medan ett tredje fräshuvud fungerar plattdel.
Kutterfräs matningshastighet kan ställas in oändligt variabel.
Hela fräshuvudet rör sig mot det styvt placerade arbetsstycke.
Den övre och nedre fräshuvud kan justeras i höjd separat.
Justering av maskinen till olika trä inställning kan därför göra på nolltid.
Kutterfräshuvud är drivs av två 1,1 kW 3-fas motorer.
Antalet och avstånden mellan sticklingar är lagras i den elektroniska positioneringskontrollen tillsammans med det totala antalet arbetsstycken som ska bearbetas.
Programmeringen av positioneringskontrollen måste inget särskild kunskap.
Arbetsstyckets längddetekteringsenhet ingår:
Fungerande sätt:

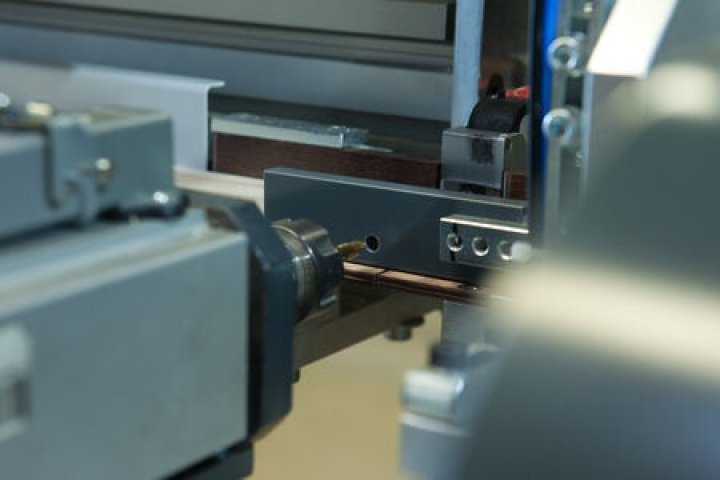

När arbetsstycket skjuts av NC-skjutare ( Pusher ) in i maskinen, en sensor signalerar närvaron av arbetsstycket till maskinstyrningen. Från signalen mottagna och positionen för NC-föraren maskin styrning kan bestämma arbetsstyckets längd.
Maskinkontroll:
Industriell PC med TwinCAT, RS232, USB och Ethernet gränssnitt.
Maskinstyrningen manövreras över en placerad pekskärm på en separat fot.
Alla axlar är utrustade med absolut kodare, som inte behöver någon referensoperation.
Maskinprogramvaran är mycket funktionell och ergonomisk.
De programmet är strukturerat kring separata verktygsdefinitioner och maskinens funktioner såväl som automatiserat arbetsflöde med hjälp av självskapade makron, vilket möjliggör en flexibel anpassning
till nya produktionskrav när som helst.
Feldiagnos och fjärrsupport är möjligt via internet.
Ström: 400V (+/- 10%) / 3-fas / 50Hz.
Bruksanvisning på tyska eller engelska.
Tillval:
Förlängning NC-påskjut- och inmatningsbord, 2 meter.
Fjärde fräshuvudenhet.

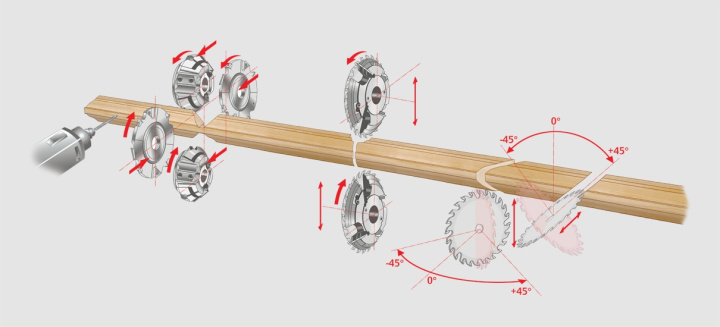

Denna extra nothalsfrässenhet möjliggör fräsning av både vertikal och horisontella stänger utan att behöva vrida dem 180 °. Det säkerställer ett rivfritt snitt på arbetsstyckets ovansida (vy),
Servokontrollerad snabbjustering för toppfräs.

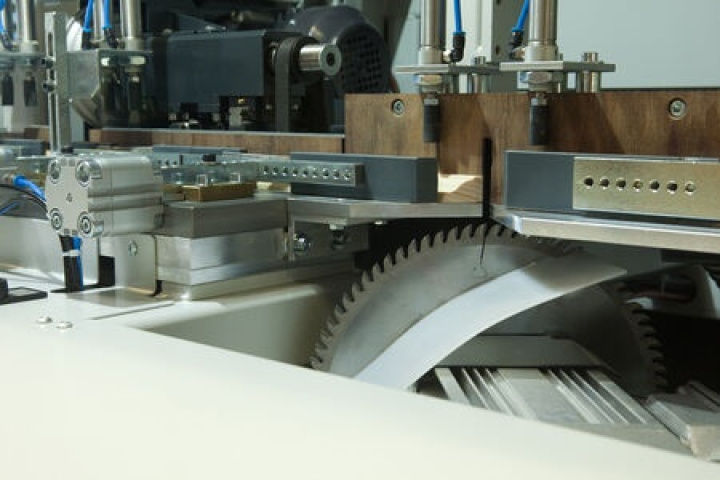

Horisontell sågenhet med horisontellt slag för kapning av fönster spröjslist vid + 45 ° - 0 ° - -45 ° (geringssnitt).
Tilläggspris för sågenhet med servostyrd axel.
Utmatningsenhet bestående av:
- arbetsstycksbord (standardstorlekar 2m långa, 1m breda)
- utmatad linjal med två pneumatiska cylindrar.
Säljes som ett separat paket funktion.
De färdiga arbetsstyckena skjuts ut ur maskinen på arbetsstycksbordet och härifrån mot maskinen operatör med hjälp av en linjal.
Sats med fräskutter för tre fräsenheter, justeringsområde 7,5 till 14. 5mm, pris per set:
I priset för 1st uppsättning fräskutter ingår:
• 2 (två) tvådelade, justerbara V-fräskutter.
• 1 (ett) tvådelat justerbart 90 ° fräskutter.
• 1 uppsättning shims.
• 1 uppsättning ärmar.
• Justering och testkörning på maskinen.
( per set ).
1st uppsättning reserv HM-frässtål, dvs 2x 6mm för topp och bottenfräs, 8mm för spårfräs: justeringsområde 7,5 - 14,5 mm (= 20 st.) 1st.
Spårningssats för den 4,e fräsenheten (HM-sågblad på bussning).
Sågblad för kapning av trä.
Förpackning för basmaskin och matare för landtransport (max arbetsstyckets längd: 4200 mm).
-------------------------------------------------------------------------------------------------------------------------

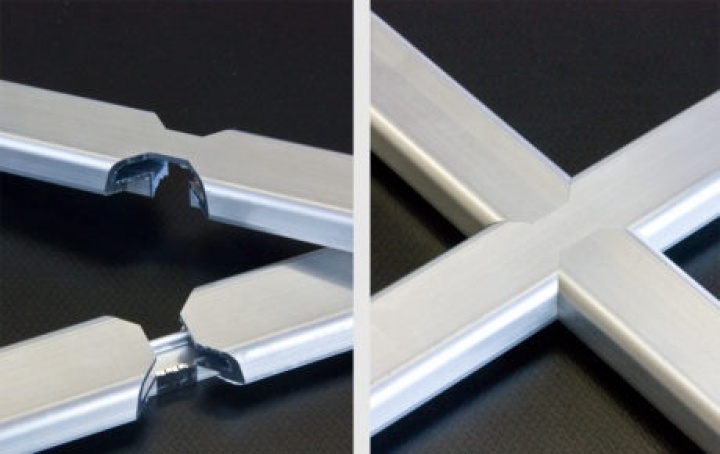

Fönster spröjsmaskinen kan bearbeta i perfekt kvalitet av trä, aluminium, PVC eller MDF delar.
Läs broschyr för denna här maskin och se denna maskin med in/utmatningsbana med NC funktion,
klicka här Maskinen kan bearbeta i perfekt kvalitet av trä, aluminium, PVC eller MDF delar.
Se film nr 1 hur denna spröjsfräsmaskin fungerar, klicka här
Se film nr 2 hur denna spröjsfräsmaskin fungerar, klicka här-----------------------------------------------------------------------------------------------------------------
Användarvänlig kontroll
Maskinens kontroll, som är mycket tillgänglig för användaren, garanterar stor komfort både manuellt eller online.
De olika integrerade beräkningsprogram och grafiska modulerna möjliggör en enkel drift av maskinen.
För märkning av delar är det möjligt att ansluta en laserskrivare, etiketter eller bläckstråle.

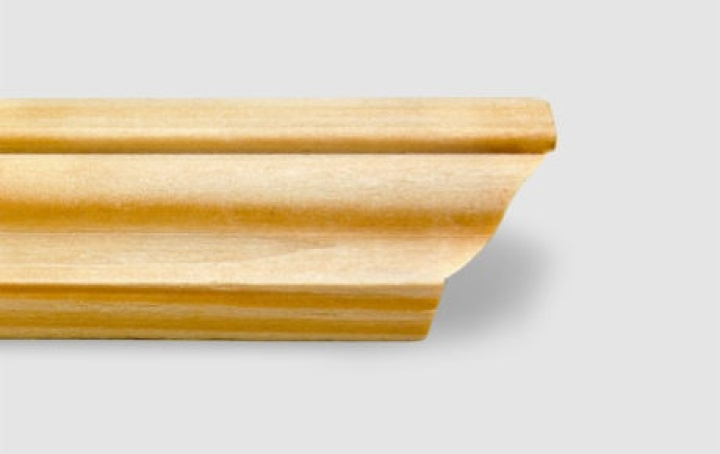

Material: Trä - Alu- Pvc - Mdf spröjsprofiler.
Maskinen kan bearbeta i perfekt kvalitet av trä, aluminium, Pvc eller Mdf delar.
Höjdjustering av fräsaggregatet
Automatisk justering av fräsaggregatet till profilens bred:
Se film nr 1 , hur denna spröjsfräs maskin fungerar klicka här
Se film nr 2 , hur denna spröjsfräsmaskin fungerar, klicka här
Se film nr 3 , hur denna spröjsfräsmaskin fungerar, klicka här
Se film nr 4 , hur denna spröjsfräsmaskin fungerar, klicka här
Se film nr 5 , hur denna spröjsfräs maskin fungerar, klicka här
-----------------------------------------------------------------------------------------
Se fler tillval alternativ:
Alternativ: 1
Horisontell matningstransportör 2200 mm långt x 1000 mm djupt ( Min/ Max. spröjslist längd 300 - 2200 mm)
Priset inkluderar justeringar för 1st profil:
I enlighet med säkerhetsföreskrifter är skyddet stängsel krävs vid användning av tvärtransportör.
Standardmatningstransportören är avsedd för arbetsstycken max. 50 mm bred.
Övriga dimensioner: på begäran.
Alternativ: 2
Förlängning horisontell matningstransportör, pris per meter / eller del av 1 meter.
Alternativ 3
Stegherr-programvara för onlineanslutning av maskinen till superset-datorn.
Maskinvaran är redo för onlineanslutning.
Det säkerställer överföringen av produktionsdata från övermängden datorn in i maskinen (med hjälp av xml filer).
Detaljerad information om datastrukturen och formatet är levereras på begäran.
Service av vår programmerare på plats för online-anslutning är ingår inte i detta pris. Om det behövs kommer den här tjänsten att vara faktureras på utgifter enligt vår nuvarande fälttjänst kostnader.
Onlineanslutningen baseras på vårt dataformat.
Obs! Denna programvara krävs inte för fjärrkontrollen underhåll av maskinen.
Alternativ 4
Fräsenhetens höjdjustering:
- Hjälper till att justera maskinen till olika profilbredder
- För snabb övergång vid avvikelser från vanliga profilbredder
- Monterad på exakta linjära styrningar
- Höjdjustering via servoaxel (av alla tre fräsenheterna och splinterskydd)
- Programstyrd
- Ersätter vanliga profilfästen eller stöd för SDL staplar och tillhörande övergångstider.
Alternativ 5
Skyddshölje:
Observera: I utmatningsområdet är skyddshöljet utformad för att möjliggöra utmatning av färdiga arbetsstycken upp till 3200 mm.
Transportskydd kostnader:
Förpackningsavgifter för matningstransportör för arbetsstycken max. 4,2meter lång.
Förpackning för transport med lastbil för utmatningstabell som standard utförande (arbetsstyckets längd upp till 2,2m).
Se samtliga priser exklusive moms/frakt.
Utbildning av spröjsmaskin:
Operatörsutbildning 2-dagar på plats hos kund, tillkommer extra kostnader.
Leveranstid:Maskin leveranstid: ca. 6 arbetsmånader efter mottagande av orderdatum.
Betalningsvillkor:
Två tredjedelar deposition som betalning vid mottagande av vår orderbekräftelse som datum.
Resterande betalning 20 dagar före leverans från fabrik.
