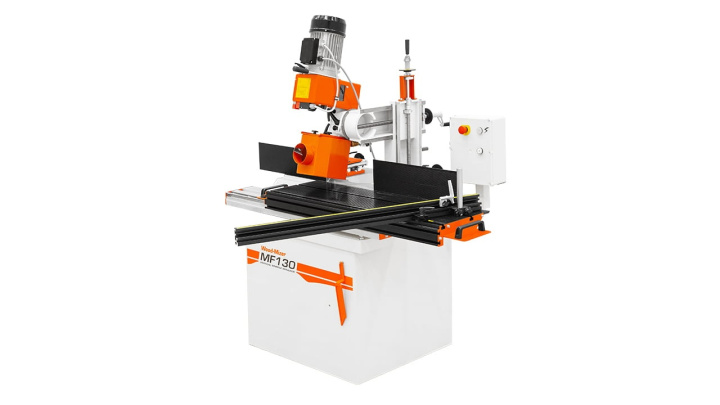

MULTI VERTIKALFRÄS MF130 MED TILTBAR SPINDEL inkl, tappbord 1100 mm, ström 230V / 1-fas.
Tiltbar spindel upp till 270 gr. Spindel kan också ställas i horisontal-led. Höghastighetsspindel för skaft- och pinnfräsar. Tiltbart fräsanhåll. Lätt att skifta spindlar. Fullstor stabil släde med stor kapacitet Anhåll med återställnings-automatik Har Du också den erfarenheten att många fräsjobb inte kan utföras i en vertikalfräs? Nu kommer nästa generation, vertikalfräsmaskinen som är så mångsidig att den kallas multifräs. Spindeln kan tiltas upp till 270 gr. Spindeln kan ställas in förutom i höjdled också i sidled. Först är det en vertikalfräs med tiltbar spindel 45 gr - 0 - 45 gr. Andra maskinfunktionen en tappmaskin med tiltbar spindel. (horisontal spindel) Tredje maskinfunktionen är överfräsmaskin med tiltbar spindel. Fjärde maskinfunktionen är en långhålsborr med tiltbar spindel. Fem fräsfunktioner finns:
1. Fräsning mot anhåll
2. Ändfräsning på släde
3. Längdfräsning på släde
4. Kurvfräsning
5. Fräsning på X, Y-bord Kombinera alltså fyra maskinfunktioner med upp till fem fräsfunktioner.
Ser Du de många möjligheterna? Lägg till höghastighetspindel för pinnfräsar, (lätt utbytbart spindelpaket) och tiltbart anhåll. Hela maskinen är byggd kring det tunga maskinbordet. Bordet fungerar alltså som ett gjutjärns-chassi. Stativet i stålplåt fungerar endast som ett benstativ. På bordet finns en vertikalarm. På den sitter en horisontalarm med den tiltbara spindeln. Att spindeln är justerbar även i horisontal-led (djup-led) ger många fördelar: -ställ in fräsdjup med en ratt istället för att justera två anhåll -inga iläggsringar behövs, justera istället spindelns läge mot bordets rundning -anhållet kan monteras fast med sin finjustering då snabbjusteringen görs med spindeln. Detta gör att inställningen återställs automatiskt efter demontering. -fräsverktyget kan arbeta närmare släden för bästa resultat. Maskinen väger en bit över 300 kg. Bordlängd är 900 mm. Slädlängden är 1100 mm. Bordsbredden 750 mm. Motor på 3 kW (4 hk). Anhåll och släde är mycket kraftigt byggda. En stabil och fullvuxen maskin.
Tekniska data
Spindel, standard 30 mm Max verktygsdiameter 200 mm (med standardstos)
Max verktygshöjd 130 mm
Spindelvarvtal 3000, 6000, 9000 v/min
Skaftfräsar från 6 till 20 mm (skaftdiameter)
Höghastighets-spindel 3000, 6000, 9000,14000 v/min
Anhåll, längd 1200mm (2 st 550 mm) Anhåll, höjd 152 mm
Rörelser spindel Tiltning 270 gr Höjdrörelse 500 mm Sidorörelse 350 mm
Motor 1-fas 230 V Effekt, motor, S1/100% 3 kW (4hk) (Kontinuerlig effekt)
Dimensioner Slädlängd 1100 mm Slädbredd 350 mm
Bordslängd 900 mm Bordsbredd med släde 750 mm
Vikt cirka 375 kg
Tillbehör och extra utrustning, BEGÄR OFFERT
Tappsläde slaglängd mått 1400mm.
Höghastighetsspindel för skaftfräsar.
Spännhylsor 6-20 mm.
Skydd för skaftfräsar i horisontalläge och överläge.
Bord på släde för att få X,Y rörelse till långhålsborr, zinkmaskin mm.
Sats för kurvfräsning Förlängningsbord in och ut-matning.
Stödbord till släde.
Skydd vid tappfräsning för större fräsar upp till 250 mm.
Extra snabbtving för fri montering på släden.
Mataraggregat. Fräsverktyg.
