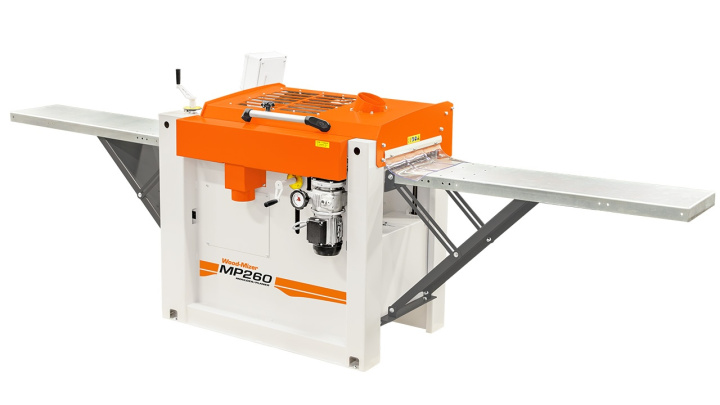

Panelhyvel MP260 PRO 4x4 planhyvlar och profilerar fyra sidor i ett moment, ström 3-fas 400 V. Att tillverka paneler och lister av sågat virke är en lättsam och lönsam form av träförädling.
En småskalig panelhyvel för effektiv hyvling.

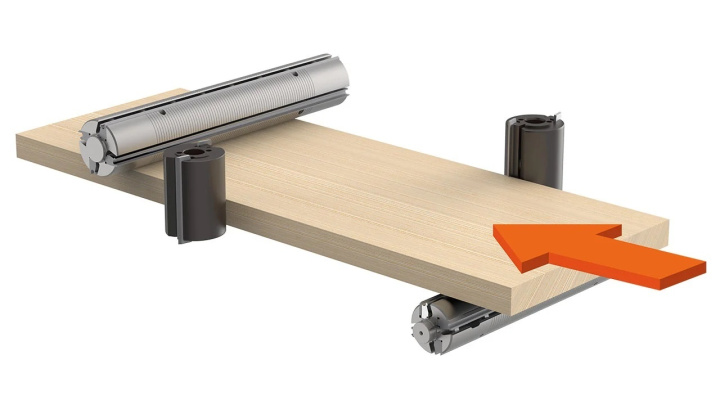

MP260 hyvlar och profilerar alla fyra sidorna i ett moment.
Ger ett bra resultat med hög ytfinish och perfekta mått.
Maskinen är lätt och snabbt omställbar mellan olika dimensioner och profiler.
Den lämpar sig därför för att snabbt framställa hyvlat virke i mindre serier. som tex:
- i snickerier.
- efter kundorder i små sågverk.
- på lant och skogsbruk efter egna behov och till försäljning.
- att i industrin ta hand om småserier.
- i byggvaruhandeln efter beställning från kund.
- att inom byggnation ta fram alla speciella dimensioner och profiler som behövs direkt och på plats.

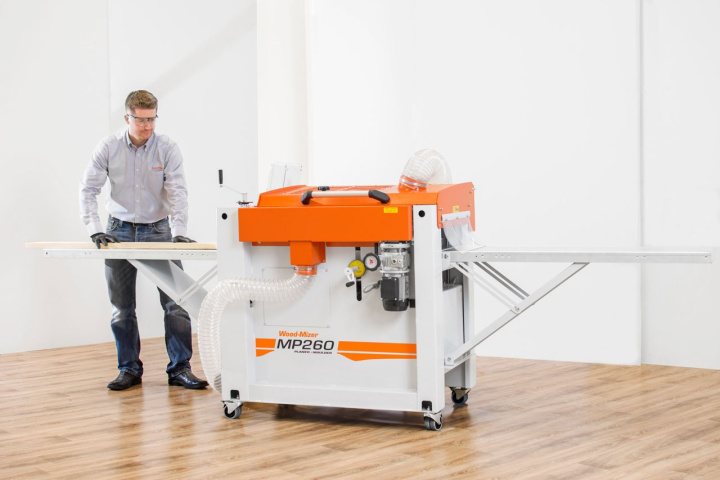

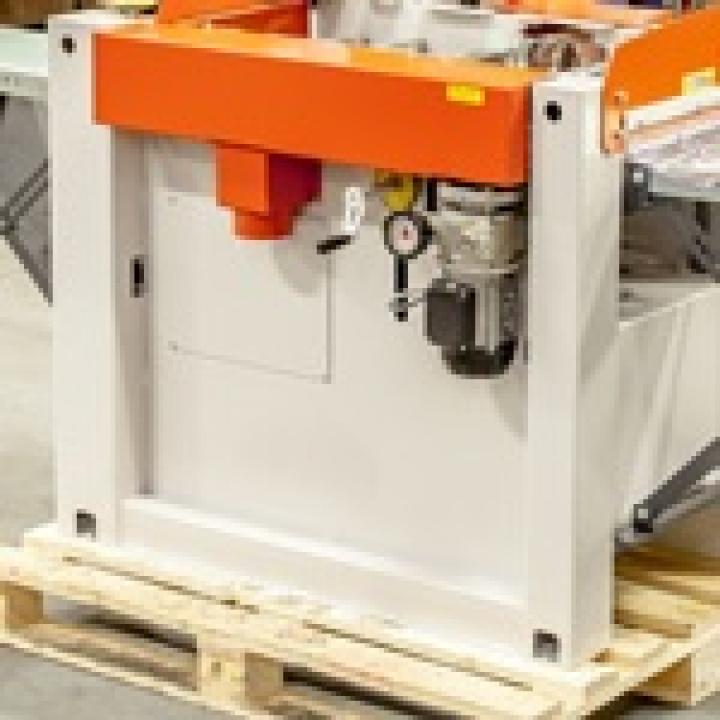

Lätt flyttbar Storleken och vikten gör den flyttbar på pall eller hjulsats.
Flytta maskinen till den plats virket finns på.
Sparar utrymme när den lätt flyttas in i ett hörn när den inte används.
Stor kapacitét Maskinen har stor kapacitét, upp till 260 mm brett och 80 mm högt vid fyrsidig samtidig hyvling.
Vid tvåsidig hyvling är höjden 230 mm bredden 300 mm
Vid ensidig hyvling och efter montage kan hela 410 mm hyvelbredd utnyttjas vid en maxhöjd på 230 mm.
Spåndjup och profildjup är också imponerande.

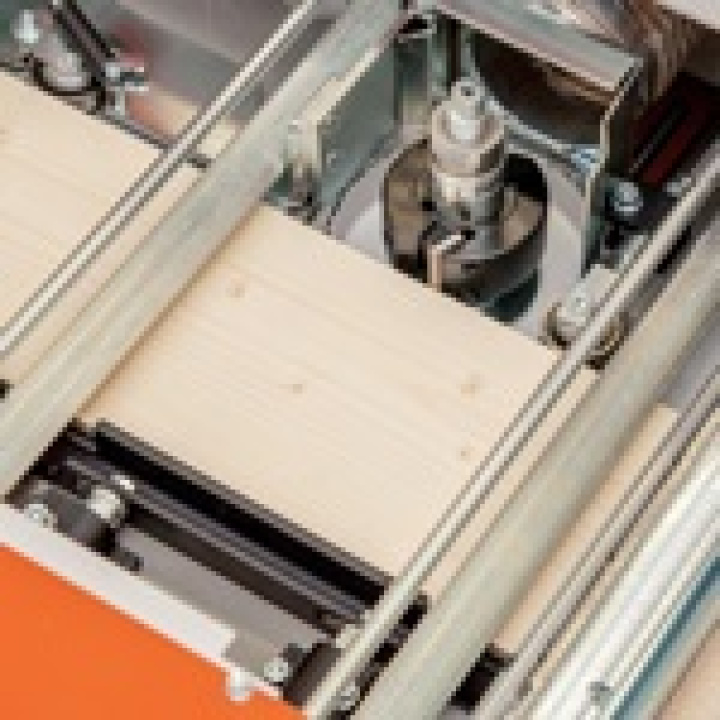

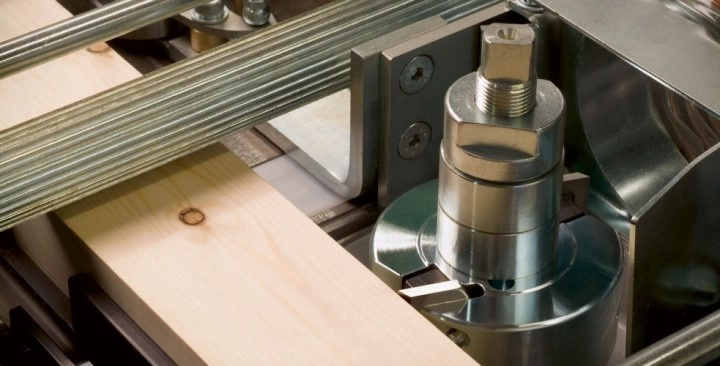

Kuttrar För vertikala kuttrar har maskinen 2 st spindlar med 30 mm diameter.
Det innebär att det finns ett stort utbud av fräsverktyg på marknaden.
Sidokuttrar följer med som standard.
Därmed är maskinen klar för dimensionshyvling och för profilering behövs endast profilstålen.
Över och underkutter är nu av kombinationstyp med 4 funktioner nämligen:
- planhyvling med 2 st stål.
- planhyvling med 2 st stål och samtidig profilering med 2 st stål.
- planhyvling med 4 st stål för en finare yta.
- profilring med kombination av 2 profilset.
Samtliga kuttrar kan alltså förses med profilstål som finns i ett stort sortiment till rimliga priser.
Du kan också rita din egen profil och få stålen specialslipade.
Med horisontalkuttrarnas diameter 72 mm får man med 2 st stål (och matning på 5 m/min) ett sk kupdjup på en tusendels mm.
En större diameter skulle alltså inte nämnvärt minska kupdjupet och förbättra ytfinheten. Större diameter måste man dock ha när matningshastigheten kräver fler stål än fyra st.
Problemet är att stor diameter ger långa spån som medför stor friktion och ökat slitage.
Matning Maskinen har hela 5 st valsar som är jämnt fördelade i maskinen.
Maskinen matar ut virket även om inte någon ytterligare planka matas in.
Som standard levereras panelhyveln med steglös ställbar matning.
Den steglösa matningen fårman genom en mekanisk planetvariator.
Fem separata motorer Alla fyra kuttrarna och matningen drivs med separata motorer och tillslag.

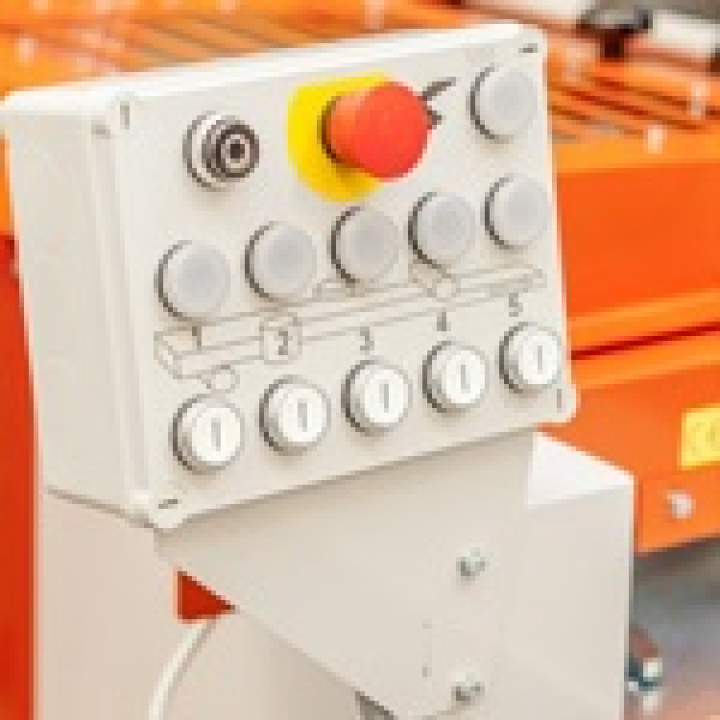

Manöverpanelen med kontrollampor sitter lätt tillgänglig ovanför maskinen.

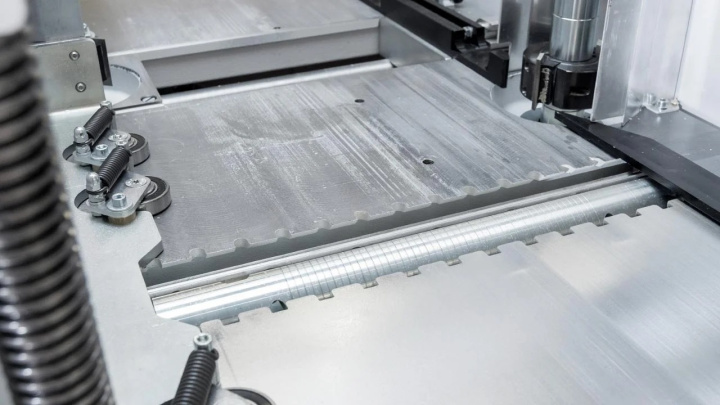

Naturligtvis har maskinen hyvlat gjutjärnsbord för bästa stabilitet, precision och slitstyrka.
TEKNISKA DATA:
Virkesdimensioner 4-sidig hyvling Max bredd 260 mm
Höjd 12 till 80 mm 2-sidig hyvling Hyvelbredd 300 mm
Höjd 12 till 230 mm Planhyvling (kräver montage)
Hyvelbredd 410 mm Höjd 230 mm
Övre horisontalkutter Diameter 72 mm Bredd 410 mm
Effekt 3 kW
Varvtal 6000 v/min
Spåndjup, max 8 mm Profildjup, max 10 mm Undre horisontalkutter Diameter 72 mm Bredd 300 mm
Effekt 2,2 kW
Varvtal 6000 v/min
Spåndjup 0-4 mm
Profildjup, max 15 mm Sidokuttrar Spindelaxelns diameter 30 mm Kutterhöjd max 100 mm Diameter max 140 mm
Effekt 2,2 kW
Varvtal sidokuttrar 6000 v/min
Skärdjup, max cirka 30 mm
Medföljande standardkuttrar Typ TB90 stål fzb Diameter, kropp 90 mm Höjd, kropp 40 mm Skär, typ plan HSS Skär, bredd 50 mm
Matning fast Effekt 0,18 kW
Matningshastighet 5 m/min
Matning, planetvariator Effekt 0,37 kW
Matningshastighet 2-11 m/min
Elsystem Total effekt 10 kW
Elanslutning 3-fas, 16 A M
Mått: Längd och bredd 1100 x 900 mm Höjd 970 mm
Vikt 410 kg
Ingår:
Steglösmatning 2-11m/min
In och utmatningsbord 1,2m
TILLVAL: begär separat offert
Gummivalsar (även som främre)
Spånsug 4000 kubik/tim
Fräsar med profilstål.
Profilstål för horisontalkutter
Kutterkilar för profilstål
Extra kutterkilar för planstål
Planhyvelstål i HSS
Planhyvelstål i HSS 18 Planhyvelstål i HM
Hjulsats
Se film hur denna hyvel fungerar, klicka här
Läs mer i vår broschyr panelhyvel MP260/PH260 Klicka här
