Panelhyvel MP 360 PRO 4-kutterhyvel planhyvlar och profilerar fyra sidor i ett moment, ström 3-fas 400V.
Kampanj:

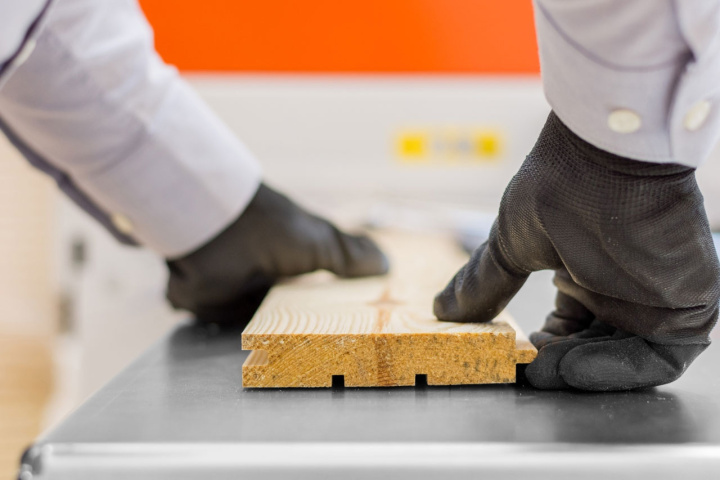

Att tillverka paneler och lister av sågat virke är en lättsam och lönsam form av träförädling.
Information:

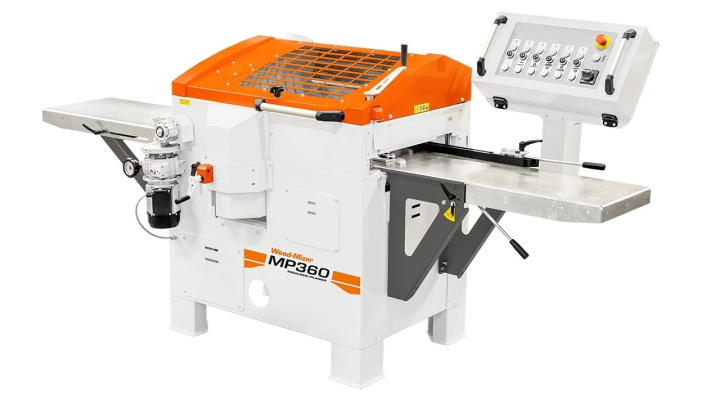

MP360 – Industri i smidigt format
En stabil fyrkuttrig list- och blockhyvel för yrkesmässig produktion. Den helt igenom nya maskintypen passar in i miljöer som snickerier, brädgårdar, husfabriker och naturligtvis inom byggvaruhandeln. En och samma maskin profilerar allt från smyglist till timmerblock med strålande resultat.
Unik stabilitet

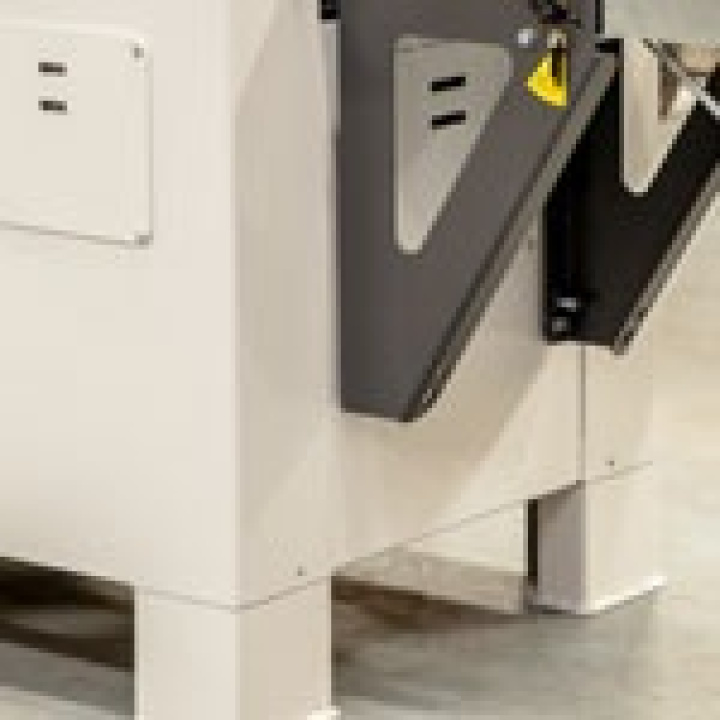

Det kraftiga gjutjärnsbordet är hjärtat i maskinen som borgar för en vibrationsfri drift. Det står bultat på ett stabilt stålstativ med bra stöd mot underlaget. I gjutjärnsbordet är underkuttern, sidokuttrarna och de integrerade matningsborden infästa. Överkuttern och frammatningsvalsarna sitter i ett eget stativ som även det är upphängt i gjutjärnsbordet via överdimensionerade trapetsstänger.Maskinen ändrar storlek efter ämnet
När du hyvlar små ämnen som paneler och lister ligger överkutterstativet tätt över bordet. Om du vill mata in fem-tums hustimmer höjs överkutterstativet högre över bordet och maskinen växer på höjden både invändigt och utvändigt. Maximalt kan maskinen växa 230 mm på höjden!Bygg runt maskinen
Det är ofta en bra idé att försöka komma igång snabbt med produktionen när du får hem din maskin. PH360 kräver egentligen inget annat än en bra spånsug innan du kan starta din första tillverkning. Du kan till och med ha den på hjul. Men, det är en maskin som är gjord för inbyggnad. Matningsborden är på fast höjd så de är enkla att förlänga och anpassas för att klara av hanteringen av de stora virkesvolymer som maskinen kan bearbeta. Det blir också betydligt bättre när du har ett fast rörsystem för spånhanteringen. Ordnat, rent och snyggt ska det vara, då håller du en högre produktivitet!Kapaciteten är tillräcklig

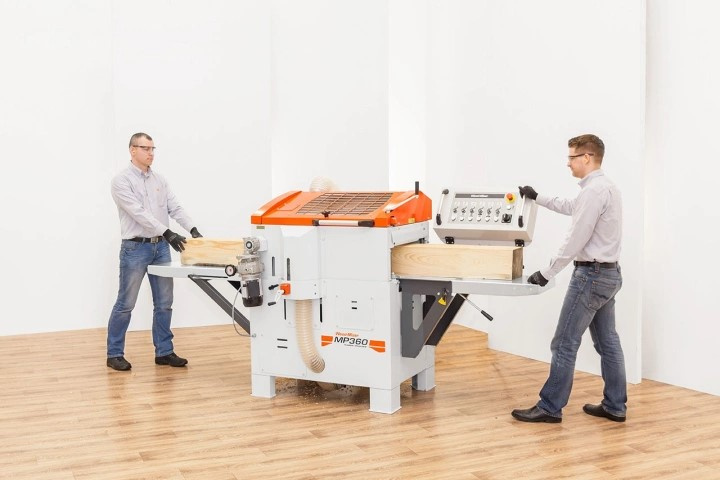

Maskinen har en separat stor motor till varje kutter som räcker till för all tänkbar bearbetning av alla möjliga träslag. Matningshastigheten är steglöst ställbar upp till 30 meter per minut. En realistisk matningshastighet för en person att hantera är ca. 6 meter per minut, på två personer är en lämplig hastighet ca. 15 meter per minut för att få ett harmoniskt arbetstempo. Maskinen klarar sig på 16A säkring så länge du hyvlar vanliga lister och paneler, men den skall anslutas med 6 mm2 kabel och 32A röd trefashandske för att följa reglerna. Tänk på att fläkten också drar ström så du bör ha en huvudsäkring på 20A. Inte mycket att orda om på en så stor maskin.Perfekt resultat
Vi har gjort några åtgärder som gör det enklare att få ett perfekt resultat. Bland annat har överkuttern en större diameter än sin föregångare och den har dubbla uttag för spånsug för att hålla riktigt rent och minska risken för spånmärken. Inmatningsbordet har ett riktanhåll som man kan utnyttja när t.ex. golv, limstav, eller möbelämnen ska hyvlas. En större och tyngre maskin är också i sig en stor fördel när det kommer till ytfinhet.Imponerande manöverpanel

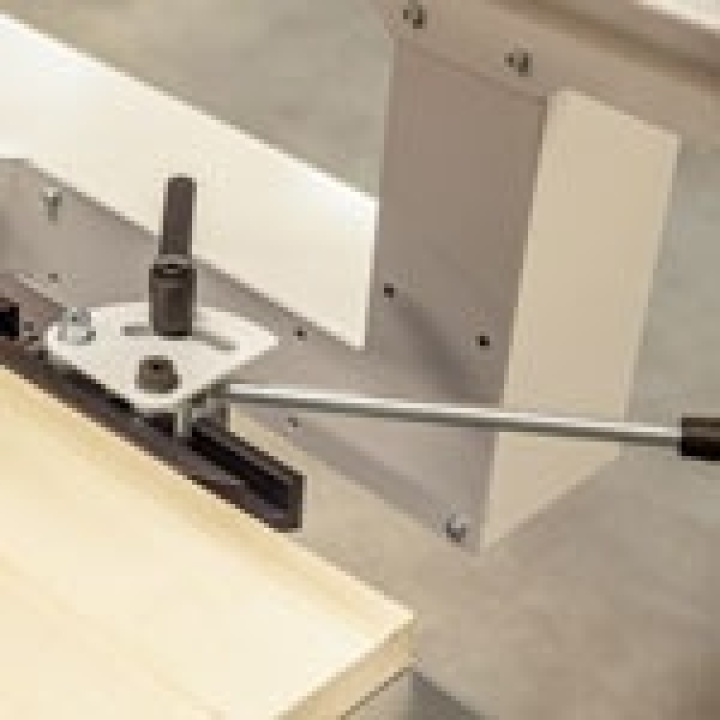

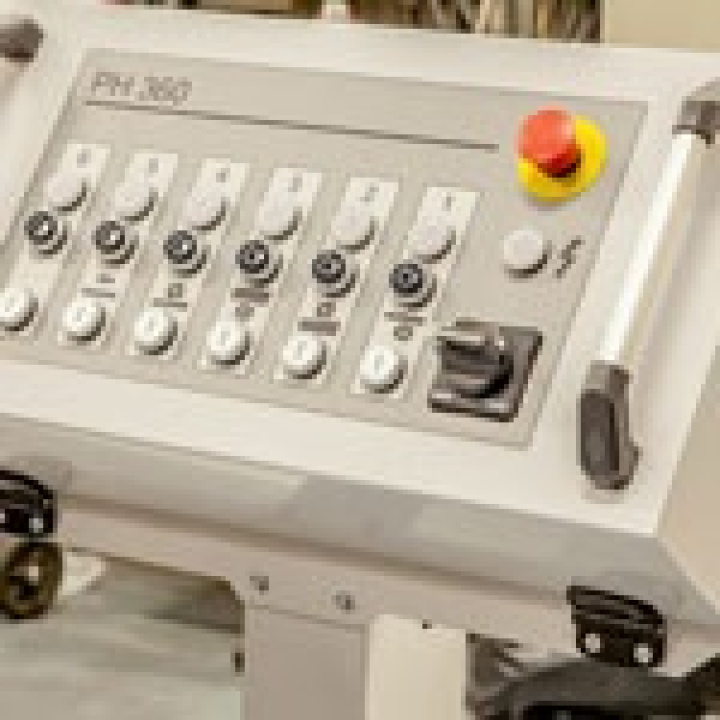

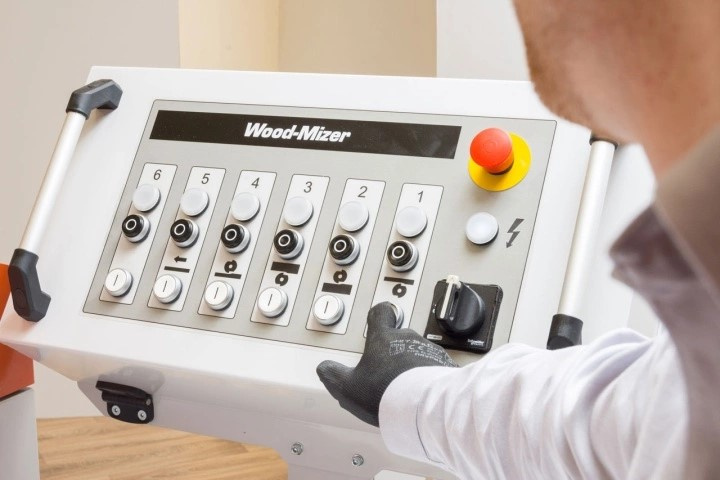

Alla reglage som du behöver ha tillgång till sitter på samma sida av maskinen vilket gör att maskinen kan ställas upp nära en vägg och på det sättet spara utrymme. Vevarna som ställer in höjd och bredd har räkneverk så att du enkelt kan läsa av tiondelarna. Spaken för snabbinställning av riktanhållet sitter lättåtkomlig vid inmatningsbordet. Och så till själva manöverpanelen. Den har separat start, stopp och lampa för varje kutter samt för matarverket. Den har dessutom en extra knappsats för din spånsug så att hela processen kan styras därifrån du står. Vi bockade av hela önskelistan på en gång!
Tekniska data
Genomgående matning och utmatning ur maskinen. De fem kraftiga matarvalsarna matar även kådrikt och blött virke över förväntan. Mekanisk variator för inställning av matningshastighet från 3 m/min till ca. 30 m/min.
Stål och kuttrar monterade för 4-sidig dimensionshyvling vid leverans. Över och underkutter är kombinerade planhyvelkuttrar och profilkutterhyvlar. Båda funktionerna kan användas samtidigt. Du kan alltså planhyvla och profilera på alla fyra sidorna i ett moment. Alla maskiner är provkörda.

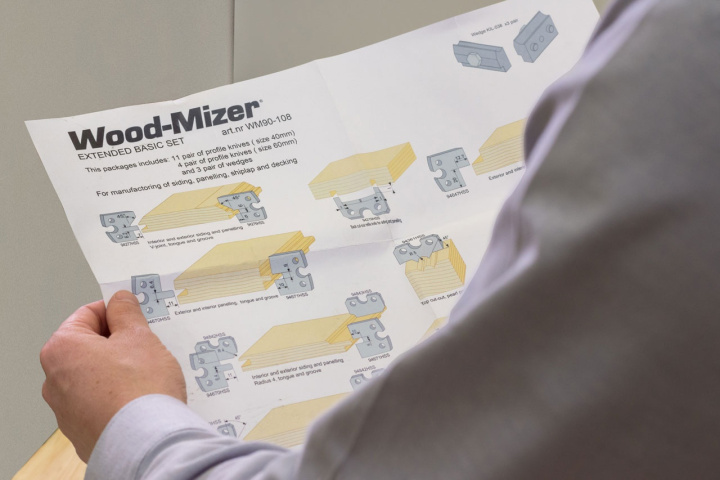

Maskinen är lätt att ställa in mellan olika bearbetningar. Det tar normalt ca. 20 minuter att ställa om maskinen från en profil till en annan. Kristers Möbler Maskin har en katalog med hundratals olika profiler att välja mellan.
Maskinen är till största delen rostskyddad för att användas i kalla lokaler eller utomhus.

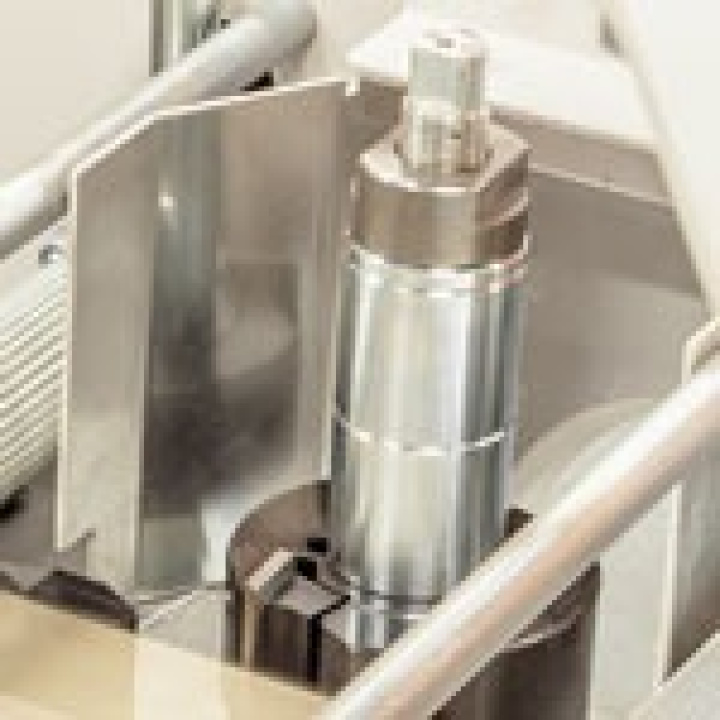

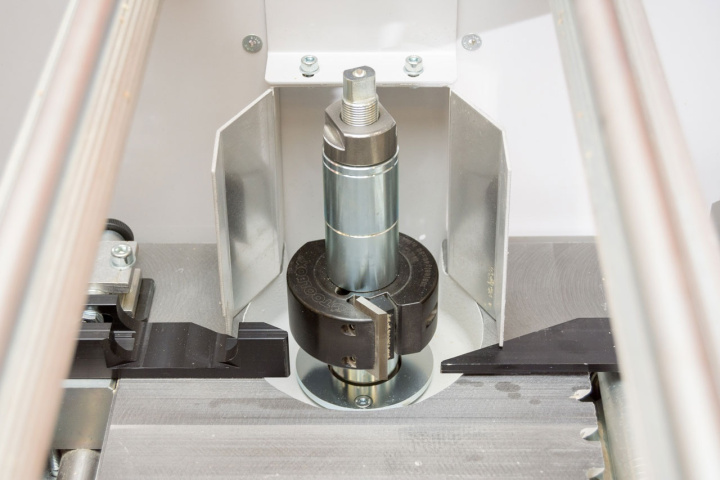

Virkesdimensioner4-sidig hyvling Bredd: 360 mm Höjd: 10 till 130 mm 2-sidig hyvling Bredd: 410 mm Höjd: 10 till 230 mm Planhyvling (kräver montage) Bredd 510 mm Höjd 230 mm Övre horisontalkutterDiameter: 88 mm Bredd: 510 mm Effekt: 5,5 kW (7,5 Hk) Varvtal: 6000 v/min Avverkning vid planhyvling: 0-8 mm Avverkning vid profilhyvling: Max. 20 mm Undre horisontalkutterDiameter: 72 mm Bredd: 410 mm Effekt: 4 kW (5,5Hk) Varvtal: 6000 v/min Avverkning vid planhyvling: 0-8 mm Avverkning vid profilhyvling: Max. 10 mm (Spårfräsning: 15 mm) | SidokuttrarSpindelaxelns diameter: 30 mm Kutterhöjd: Max. 130 mm Diameter: Max. 140 mm Effekt: 3 kW (Hk) Varvtal sidokuttrar: 6000 v/min Skärdjup: Max. 30 mm Medföljande sidokuttrarAntal: 2 st Typ: TB90 Diameter, kropp: 90 mm Höjd, kropp: 40 mm Skär, typ: Planstål HSS Skär, bredd: 50 mm Matning, planetvariatorEffekt: 0,75 kW (1 Hk) Matningshastighet: 3-15 m/min eller 6-30 m/min ElsystemTotal effekt: 16,25 kW (22 hk) Alla motorer är utrustade med överhettningsskydd. Elanslutning3-fas, 400 V, 32 A 20A säkring räcker vid mindre krävande produktion. Mått och viktLängd och bredd: 2970 x 1125 mm Höjd: 1430 mm Vikt: 600 kg |
Ingår:
Steglösmatning 3-15m/min
Inmatningsbord 2,0m och utmatningsbord 1,1m
Tillval: begär separta offert
Utmatningsbord 2.0m
Spånfläkt modell: MD500
Spåndose 6 kanaler
Spånslang
Slangklämmor
Hyvelstål
Profilstål
Spånstos för MP360/PH360 in till MD500/SP5000
Spånstos ut från MD500/SP5000 och till 2st cykloner
Tillägg för HD-utförande, 4 kW motorer på båda sidokuttrarna
4st installerade knivar i över och underkutter
Sidoanhåll för bättre riktverkan Längd 1300 mm
Sidoanhåll för bättre riktverkan Längd 2000 mm -
Sidoanhåll för mindre riktverkan, men bättre breddstabilitet Längd 380 mm
Bakre sidoanhåll för bättre riktverkan o kontroll vid profilering Längd 900 mm
Finns fler tillbehör , ring eller maila oss.
Se film hur denna panelhyvel fungerar, klicka här
