Bordarmen är vridbar 360° runt pelaren, samt höj- och sänkbar.
BESKRIVNING

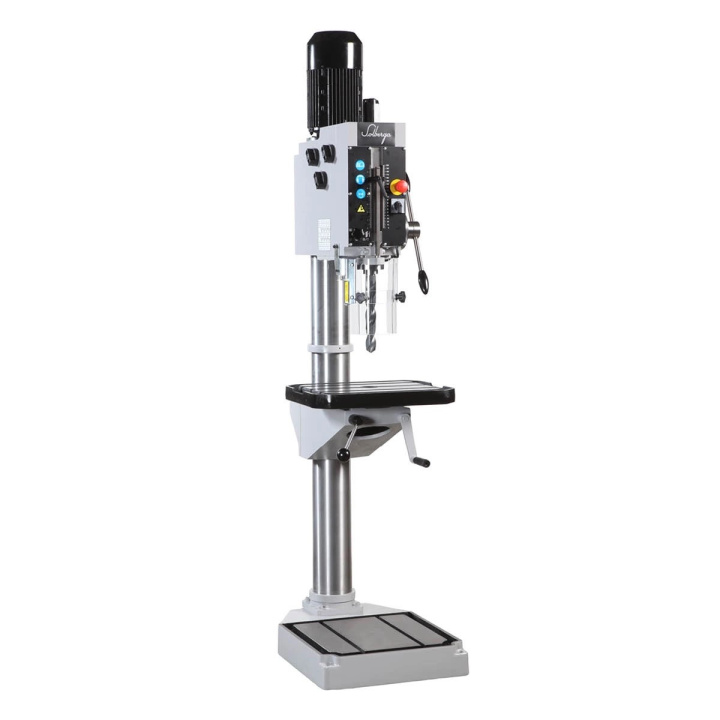

Lättmanövrerade pelarborrmaskiner, uppbyggda kring en kraftig stålpelare. Borrarmen är svängbar 360° samt höj- och sänkbar via kuggstång. Med kugghjulsdrift och växellåda med snedskurna kugghjul av stål och fibermaterial som ger en tystgående maskin som nästan är underhållsfri. Snabbt och enkelt att växla mellan de 8 stegen i växellådan. Levereras komplett med motorskydd med nollspänningsutlösning och nödstopp (IP41), inbyggd kiljagare för enkelt verktygsbyte, rektangulärt bord med T-spår, oljerand och borrskydd med mikrobrytare. Maskinen är i standardutförande utrustad med reverserande spindel. Observera att maskinerna måste utrustas med säkerhetschuck med spännkraftsäkring.
Säkerhetschuck med klämkraftsskydd.
TEKNISK SPECIFIKATION
Säkerhetschuck med klämkraftsskydd.
TEKNISK SPECIFIKATION
Borrkapacitet: 40 mm
Borrdjup: 190 mm
Avstånd borr – pelare: 330 mm
Modell Pelare
Matning Manuell
Växellådstyp Kuggväxel
Motorspänning 230/400 V 50 Hz
Antal faser 3-fas
Märkström 9.3 A, 5.3 A
Borrkapacitet i stål 40 mm
Gängkapacitet 24 M
Spindelrörelse 190 mm
Spindelkona
MK4
Spindelhastighet 90-135-200-300- r/min, 440-670-980 r/min
Spindelhastighet 8 st
Avstånd spindelnos-bord, max 830 mm
Avstånd spindelnos-bord, min 215 mm
Avstånd spindelcentrum-pelare 330 mm
Avstånd spindelnos-fotplatta max 1210 mm
T-spår c/c 180 mm
T-spårsbredd bord 14 mm
T-spårsbredd fot 210 mm
Ljudnivå 76 dB (A)
Pelarens diameter 140 mm
Arbetsplan, bearbetad fot, längd 500 mm
Arbetsplan, bearbetad fot, bredd 485 mm
Bordets längd 500 mm
Bordets bredd 400 mm
Vikt 300 kg
Tillval, begär separat offert

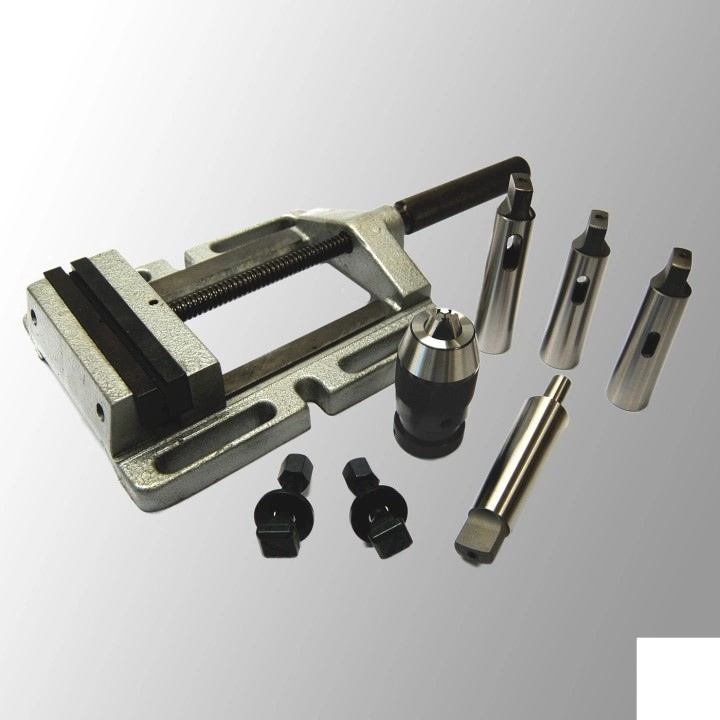

Verktygspaket MK4
I verktygspaket MK4 ingår:
– Maskinskruvstycke 150 mm. backar
– 2 x T-spårsmuttrar
– Chuck 1-13 mm B ’16 Metabo, Dorn MK 4.
– Reduceringshylsa MK4/MK3
– Reduceringshylsa MK4/MK2
– Reduceringshylsa MK4/MK1

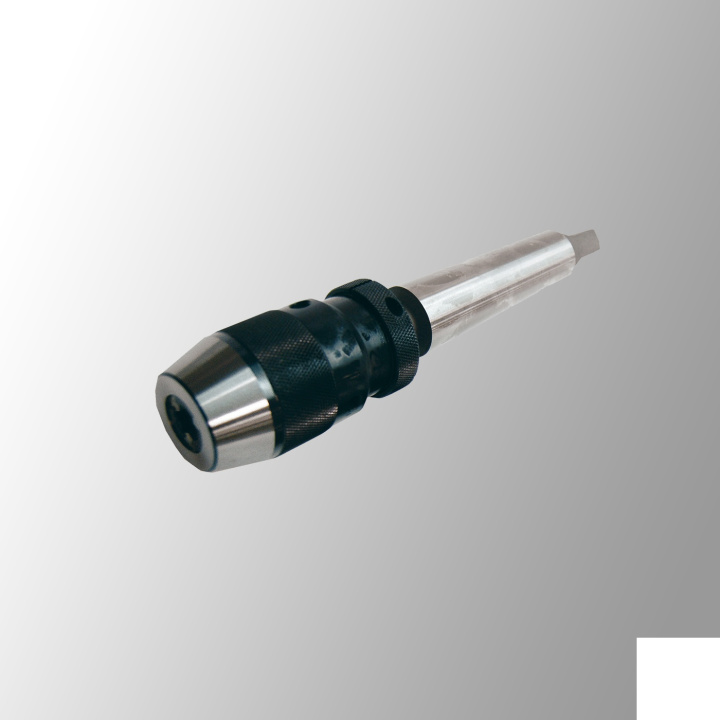

Borrchuck MK4 med dorn
Borrchuck 0-13mm (B16) eller 3-16mm (B18) med dornMK4, Metabo Futuro Top

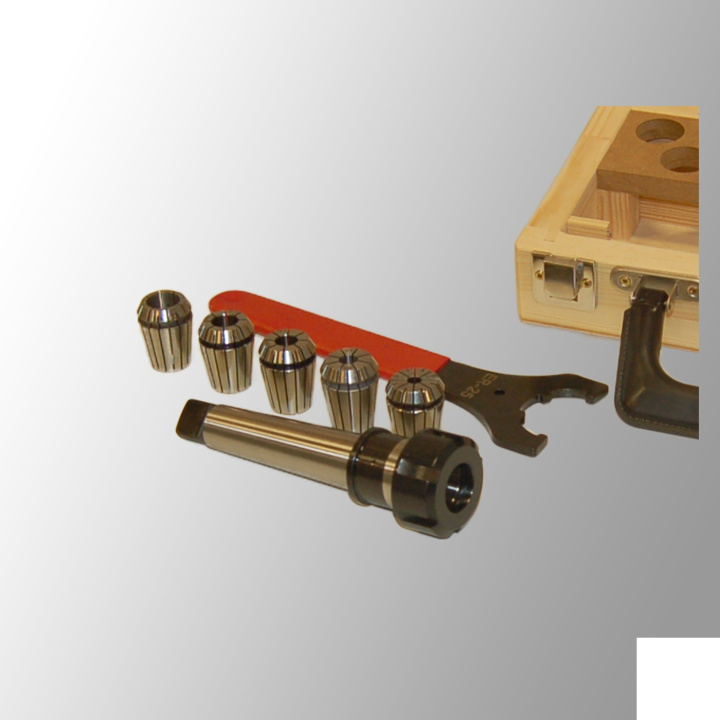

Fräschuck MK4
Fräschuck ER MK4 med hylsor 6, 8, 10, 12, 20mm.

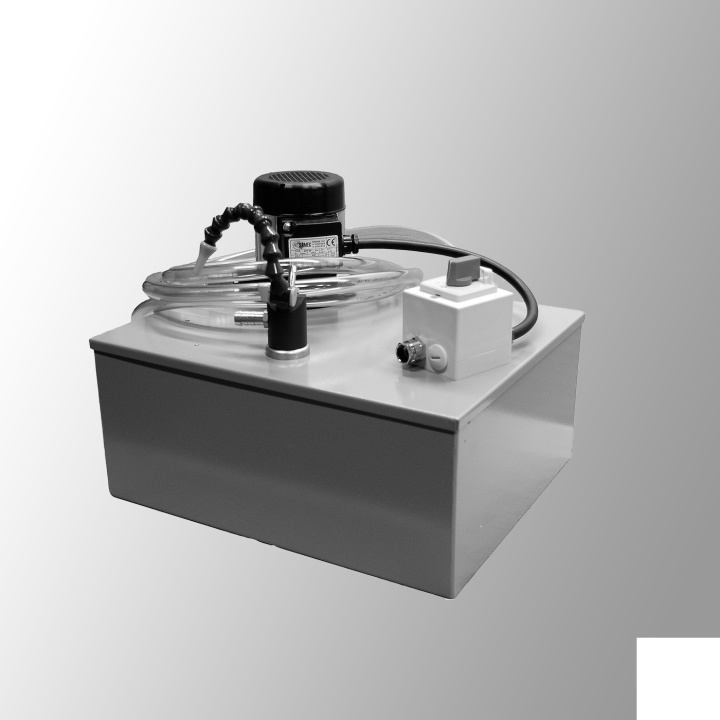

Kylvätskeanordning
Kylvätskeanordning komplett.

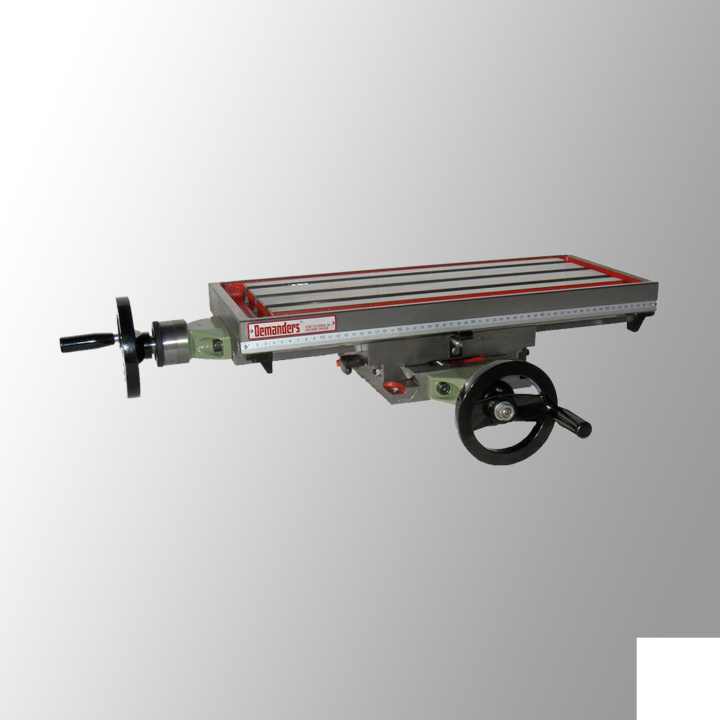

Fräsbord FB102
Koordinatbord FB 102, Arbetsyta 584×242 mm
Längdmatning 415 mm. Tvärmatning 155 mm.
Inkl. centrumplatta för montering bordarm.
Vridanordning för bord
För bord 400x500mm
