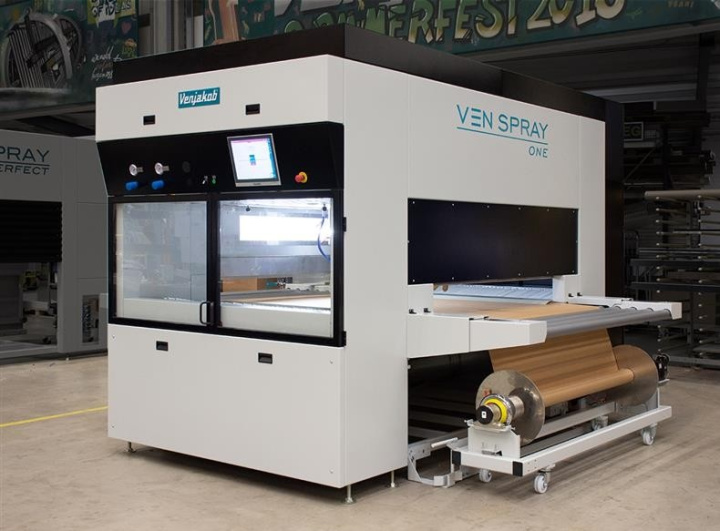

VEN SPRAY ONE
Speciellt för snickare och småföretag
Byt till automatisk beläggning enkelt och kostnadseffektivt
Som en vettig ersättning, eller som ett komplement till din handhållna spraybås och de växande kraven på tillförlitlighet och kvalitet, erbjuder Venjakob dig ett intressant alternativ med den nya VEN SPRAY ONE-modellen från mars 2020.
Den kompakta sprutmålningsmaskinen är speciellt utformad för användarnas behov. Den extra stora pekskärmen och det självförklarande användargränssnittet för kontrollen förenklar maskinens funktion.
Den fristående lösningen levereras med ett integrerat kontrollskåp. Därför kan igångsättningen genomföras snabbt och enkelt, vilket sparar installationskostnader och tid. Den solida och billiga tekniken övertygar användarna om prestanda och ytkvalitet som produceras.
Nybörjarmodellen är inte sämre än det professionella utbudet när det gäller design och energieffektivitet. Den har också en stor volym spraybås och långvariga, energieffektiva lysdioder. VEN SPRAY ONE är designad för användning av 4 sprutpistoler. För att uppnå reproducerbar kvalitet kan recept lagras i systemkontrollen och kallas upp snabbt och enkelt. Rengöringsarbetet för målningssystemet är mycket lågt, det är utrustat med en pappersbältetransport.
Venjakob vill uppfylla kraven hos snickare och hantverksföretag med sitt nya målningssystem. Det är dags att utforska nya horisonter. Låt VEN SPRAY ONE och låt inspirera dig till nya tillverkningsprocesser.
PROFESSIONELL SPRAY-MÅLNING MASKIN.
VEN SPRAY ONE ger dig möjlighet att sätta ett trenderande steg
till automatisering. Den kompakta målningsmaskinen med etablerad och
pålitlig teknik erbjuder ett intressant alternativ för hantverksföretag
som ersättning eller tillägg till den manuella sprutstationen.
Denna nybörjarmodell, i den vanliga Venjakob-kvaliteten, är enkel att använda och
ger högkvalitativa resultat. Dessutom installeras den enkelt och snabbt.
Bli övertygad om prestanda för VEN SPRAY ONE och dess
energieffektivitet. Den automatiska beläggningen möjliggör och påskyndar din
tillverkningsprocess.
Byt till förstklassiga och reproducerbara ytresultat!
SPREJBÅS
Spraykabinboxen är utformat som en stabil profilelementkonstruktion. På
på maskinens manöversida finns dörrar med stora fönster
för övervakning av målningsprocessen. Sprayområdet är upplyst av ett LED-rör.
Systemet är säkrat med elektriska dörrlägesbrytare. Alla delar av stugan är

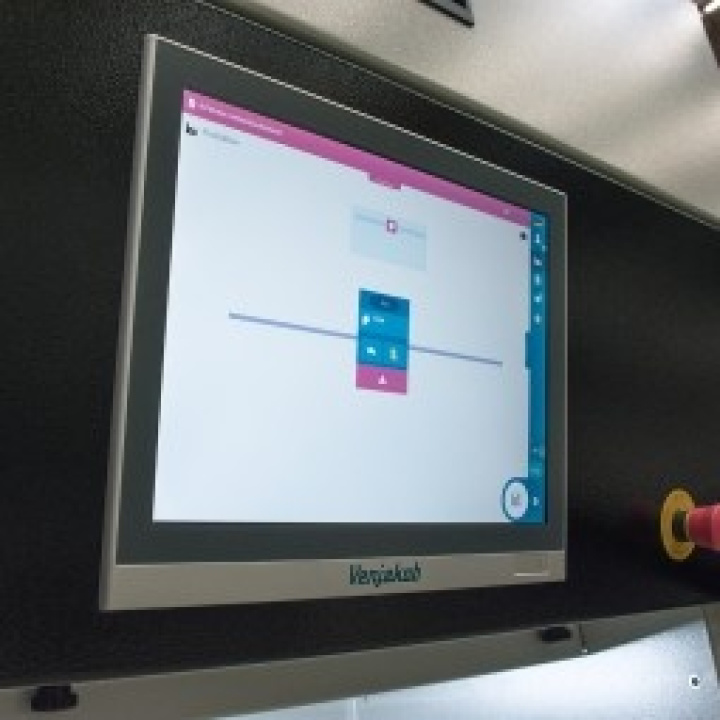

lättillgänglig för underhållsändamål. Kontrollpanelen, en 15-tums pekdator, samt alla viktiga manövreringselement som tryckluftsreglage,tryckmätare, differenstryckkontroll eller pistolprovbrytare finns ovanför operationsdörrarna.
Dokumentation och användargränssnitt på lokalt språk
Maskinen är CE-kompatibel och har ett användargränssnitt och dokumentation i lokalt språk.
GUN DRIVE ONE

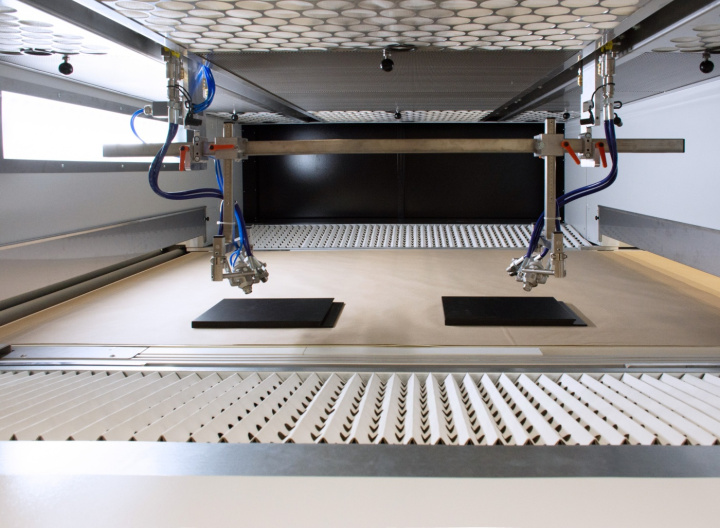

Maskinen är utrustad med en högpresterande linjär drivenhet, fixerad i sprayen
monter centrum. Den linjära enheten är helt täckt och helt integrerad i
tilluftsfilterstak. Således kan ingen färgdimma skada enheten. Vagnen är
drivs av ett tandat bälte och är tillverkad av torsionsbeständig lättmetall med tung belastning
rullar monterade på rullager. Designen säkerställer en jämn pistolhastighet över
hela arbetsbredden.
Pistolens hastighet är steglöst variabel från 0,4-2,0 m / sek. (max 25 dubbla slag). De
retardations- och accelerationsvärden anpassas automatiskt till respektive pistolhastighet. Detta möjliggör en smidig pistolrörelse. Pistolen drivs av en servo
motor. Pistolhållaren är förberedd för installation av spraymålningsutrustning.
VEN SPRAY ONE | KOMPONENTER
ELEKTRISK KONTROLLKABINET
LUFTFILTERTAK AV
PAPPERSBANDSYSTEM
VEN SPRAY ONE | KOMPONENTER
AVGASSYSTEM „TORR 7000“
Extraktionssystemet är tillverkat av korrosionsskyddade stålplåtar och består av
två avgaslådor, som är installerade parallellt längs bredvid transportören
bälte. Varje filternivå är utrustad med ett lätt avtagbart pappersfilter. Den andra
filtersteg, med slumpmässig fiber fleece, är också integrerad i sidoavgasboxen
och kan tas bort från toppen. Avgaslådorna är anslutna till
sugkanal under bandtransportören. Frånluftskapaciteten uppgår till
7000 m3 / h.
LJUSSTÄLLKONTROLL
Ljusspärren krävs för automatisk styrning av sprutpistoler. Kontrollen
systemet upptäcker bredden på arbetsstyckena på transportbandet och genererar
växlingsimpuls för sprutpistoler. Detta orsakar oberoende påslagning och
av sprutpistoler, ordnade i löpriktning. Alla systemfunktioner är
visas och styrs via 15 ”pekdator på kontrollpanelen. Annorlunda
sprayprogram kan förinställas och anropas från receptadministrationen.

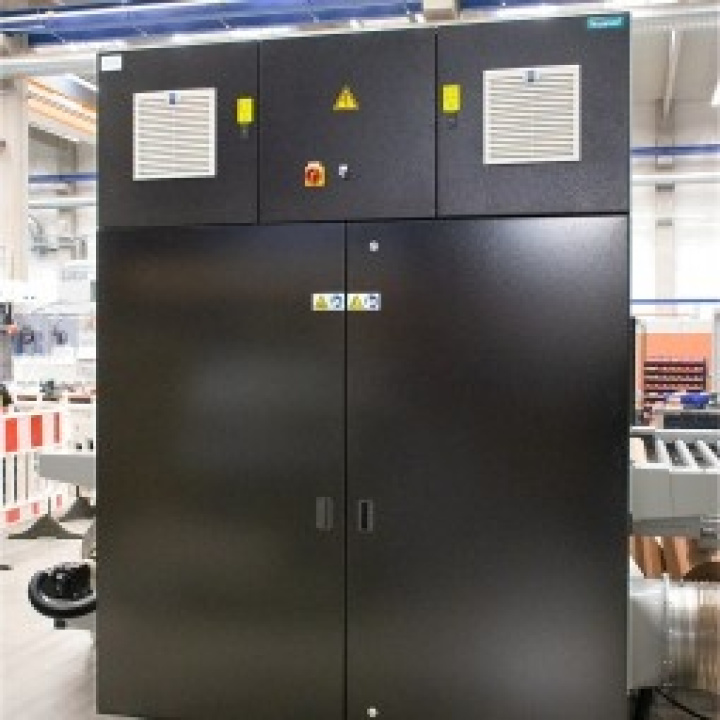

ELEKTRISK KONTROLLKABINET
Manöverskåpet är integrerat i maskinen och är utrustat med alla nödvändiga kopplings- och säkringselement, motorskyddsbrytare, pilotlampor och huvud
växla. Kopplingsskåpet innehåller alla nödvändiga kontakter för att låsa det erbjudna
maskin. Maskinen kan anslutas snabbt och bekvämt via en 32A CEE
plugg.

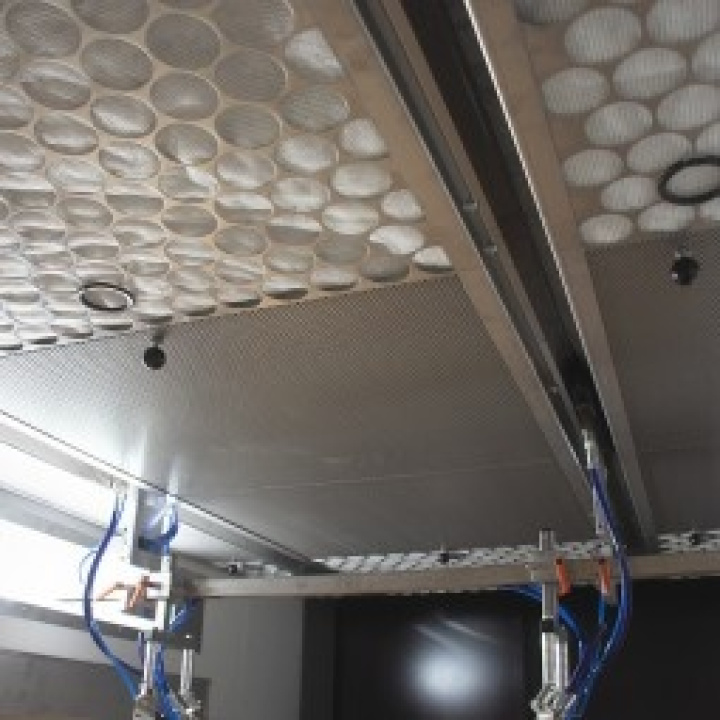

LUFTFILTERTAK AV
Som standard har spraybeläggningsmaskinen ett helt integrerat luftfilter
tak i den övre delen av bås.
FÄRGFÖRSÖRJNINGSDIAMETER 6 (2x)
Färgförsörjningslinjerna krävs för att leverera fyra sprutpistoler. Dessa är designade
som färgringslinjer för snabb färgbyte; inklusive fyra individuella pistolfästen,
magnetventiler, färg och luftledningar.

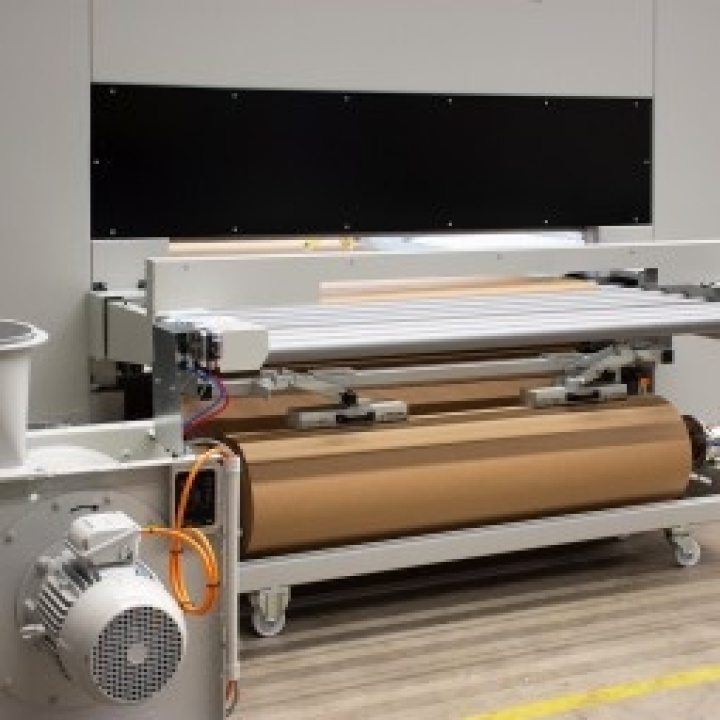

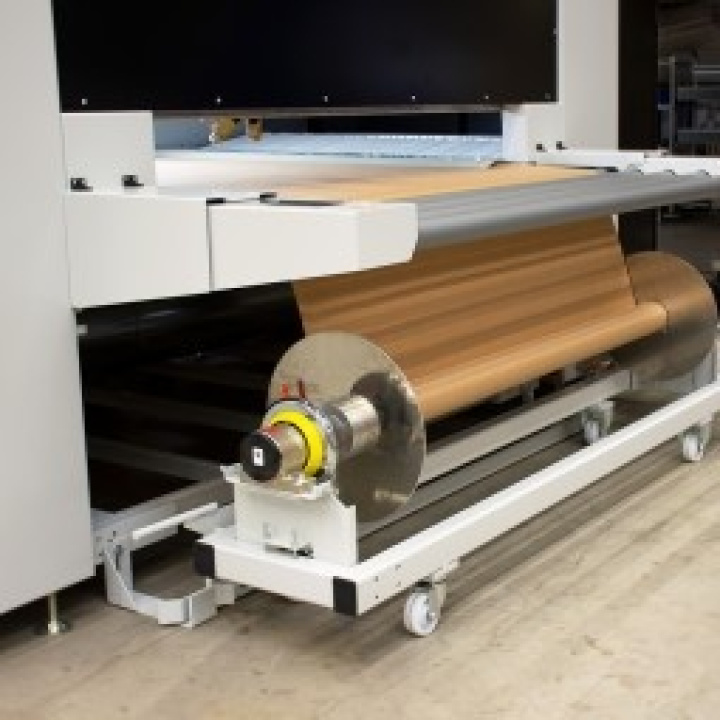

PAPPERSBANDSYSTEM
Pappersbältesystem utrustat med avlindnings- och spolanordning, konstruerad på
en mobil vagn för enkel hantering av pappersrullarna. Pappersrullarna kan dras
ut i sidled från systemet. Papperet pressas mot huvudtransportbandet
med en tryckrulle på inmatningssidan så att en fullständig synkron körning med
uppströms och nedströms transporter garanteras.
FÄRGFÖRSÖRJNINGSDIAMETER 6 (2x)
Färgförsörjningslinjerna krävs för att leverera fyra sprutpistoler. Dessa är designade
som färgringslinjer för snabb färgbyte; inklusive fyra individuella pistolfästen,
magnetventiler, färg och luftledningar.
VEN SPRAY ONE | TILLÄGG
VEN SPRAY ONE | TILLÄGG
ALTERNATIV

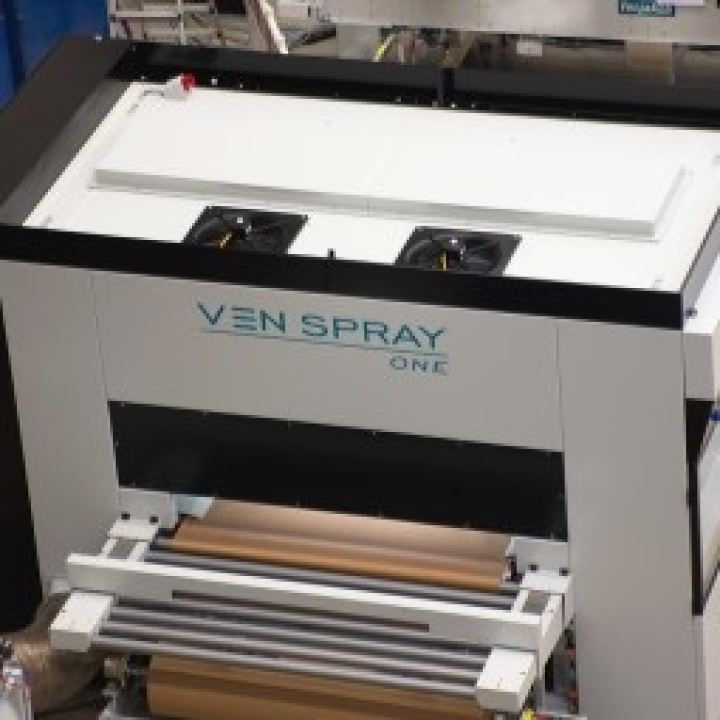

■ Tilluftstak med två tilluftsfläktar
De två tilluftsfläktarna säkerställer ett riktat luftflöde, vilket minimerar turbulensen i översprutningen. Detta minskar föroreningen av stugan. Krävs för användning av lösningsmedelsinnehållande färgsystem.
■ Rulltransportör
En 2500 mm lång rulltransportör vid in- eller utmatningen för enklare matning eller borttagning. Högst en rulle
transportören vid inmatningen eller utmatningen.
■ Frånluftsbafflar ovanför utsugningsområdet
Frånluftsbafflarna installeras inuti hytten till vägleda översprutningen på ett riktat sätt.
Med dessa plattor av rostfritt stål, det är möjligt, med vissa spraymedier, för att uppnå en bättre sugeffekt och därmed förbättra renhet i sprutboxen.
Frånluftsbafflarna installeras inuti hytten till vägleda översprutningen på ett riktat sätt.
Med dessa plattor av rostfritt stål, det är möjligt, med vissa spraymedier, för att uppnå en bättre sugeffekt och därmed förbättra renhet i sprutboxen.
■ Fjärrunderhåll
Kontrollskåpet är utrustat med en nätverksrouter för fjärrunderhåll. För fjärrsupport, kunden tillhandahåller en internetanslutning.
■ Glasdetektering
Ljusbarriärkontrollen känner igen dokumentets bredd av glasstyckena på transportbandet och genererar omkopplingspulsen för automatisk styrning av spraypistol.
■ Designpaket
Designpaketet inkluderar framsidan på ovansidan med svarta (RAL 9005) paneler. Satsen innehåller allt som behövs delar för montering.
■ VEN SPRAY SUPPLY-paket
Detta kit innehåller fyra airmix-pistoler, en standard 16: 120 pump, spolventil, slangpaket och pump Stöd. Slanglängden är variabel för att möjliggöra en flexibel installation av pumparna.
YTTERLIGARE TJÄNSTER
■ Utbildning och processjustering
■ Projektrådgivning på plats
Kompetent rådgivning på din webbplats.
■ Försök och processutbildning på Venjakob
■ Förpackning
YTTERLIGARE TJÄNSTER
■ Montering och torr idrifttagning
Montering av VEN SPRAY ONE och instruktion i maskinens grundläggande funktioner utförs av vår
monteringstekniker.
■ Utbildning och processjustering
Utbildning av de anställda för att driva VEN SPRAY ONE inklusive inställning av processparametrar.
■ Projektrådgivning på plats
Kompetent rådgivning på din webbplats.
■ Standard demonstration med färg
En demonstration av systemets grundläggande funktioner enligt Venjakobs standard.
■ Försök och processutbildning på Venjakob
Försöken utförs i den egna pilotanläggningen. Måla och arbetsstycken tillhandahålls av kunden.
■ Förpackning
Förpackning redo för leverans och lastning på en transport fordon.
VEN SPRAY ONE.
Tillval, begär separat offert.
VEN SPRAY ONE.
Tillval, begär separat offert.
Förbättrat tilluftstak med två tilluftsfläktar
En rulltransportör, 2500 mm
Frånluftsbafflar
Fjärrunderhåll
Glasdetektering
Designpaket
VEN SPRAY SUPPLY - paket, begär separat offert.
Ytterligare tjänster.
Montering och torr idrifttagning (inom EU).
Träning och processjustering (per dag plus resekostnader).
Konsultation på plats (dagspris).
Standard demonstration med lack.
Försök och processträning på Venjakob (dagstakst).
Förpackning och försörjning.
Tekniskt data:
Tekniskt data:
L x B x H 4084 x 4000 x 2600 mm.
Arbetsbredd 1300 mm
Elansluten belastning 11 kW.
Max. tilluft 7000 m³ / h.
Max. frånluft 7000 m³ / h.
Tryckluftsförbrukning 100 NL / h **.
Matningshastighet 1 - 4 m / min.
Arbetsstycksformat 250 mm x 25 mm x 6 mm.
Arbetsstycksformat ∞ mm x 1300 mm x 50 mm.
Leveranstid efter orderdatum ca,4 veckor.
CE märkt spray-målningsmaskin.
Tillverkning från fabrik i Tyskland.
