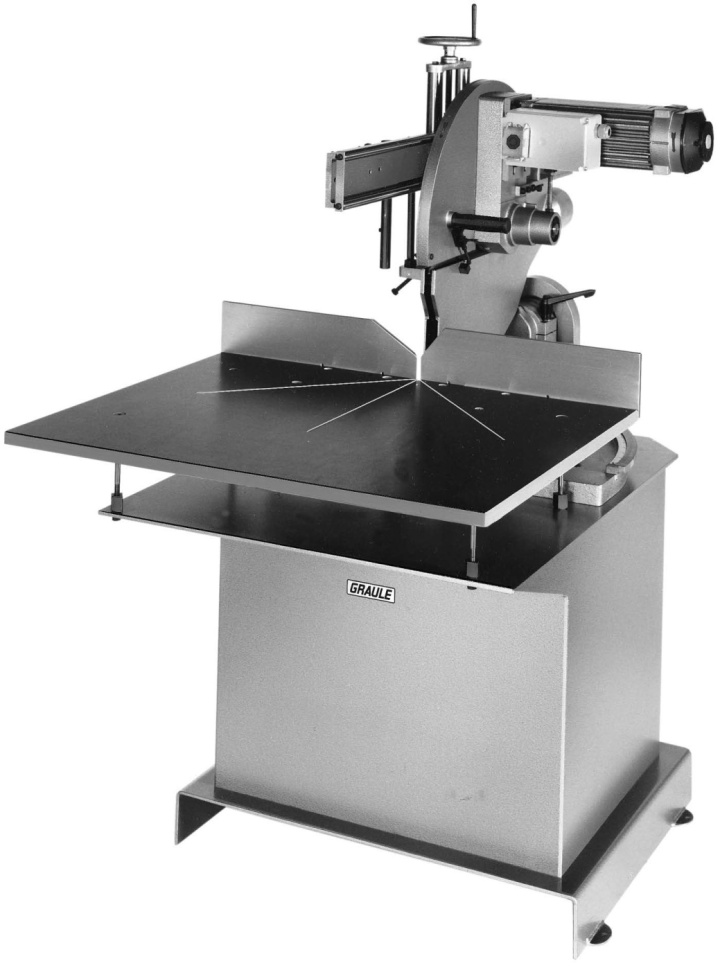

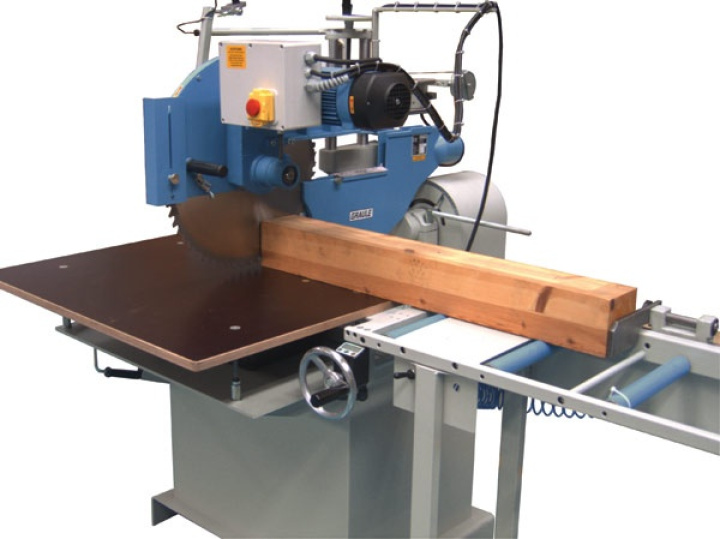

RADIALARMSÅG modell ZS 200
Radialarmsåg ZS 200, ström 400 volt, 3-fas motor med motorbroms, 5 kW.
Radialarmsåg ZS 200, ström 400 volt, 3-fas motor med motorbroms, 5 kW.
LÄMPLIG FÖR SÅGNING AV MATERIAL: Trä - Pvc - Alu.
Tvärsnitt och gering cirkelsåg för raka tvärsnitt och geringsåga till vänster och höger.
Stabil grå gjutjärnkonstruktion.
Exakt kullagerstyrning för verktygets glid på härdade och slipade stålaxlar.
Manuell sågmatning.
Snabb gjutjustering upp till vinkel -25 °.
Justerbara fasta stopp vid gering kapsåga -90 ° och 45 °.
Nedre sågbladskydd kan anslutas till utsugssystem.
Tekniskt data:
| Motor | 400 V / 5,0 kW |
| Sågklinga varvtal | 2800 U / min |
| Sågning Max djup | 200 mm |
| Sågning Max bredd | 420 mm vid geringsåga 90 ° |
| Klingan-Ø | 520 mm |
| Utsug dose - Ø | 100 mm |
| Vikt | 280 kg |
Obs, kapsåg leverans utan sågklinga.
Tillval, begär separat offert.

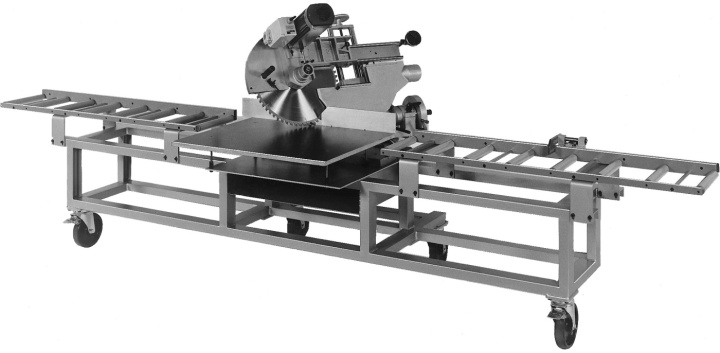

Sågbord stativ med hjul och rullbana med stopper.
Hydraulisk matningsbroms - för modell ZS 200.
Handklämma på vänster sida.
Pneumatisk spännfäste.
Pneumatisk styrenhet, bestående av vattenseparator, tryckreducerande ventil med manometer och olja.
Tryckreducerande ventil med manometer.
Laserenhet, laserstråle ca. 300 mm lång linje.
Modifiering av Radial Arm Såg modell ZS 200 på sågbladets diameter 550 mm, såghöjd 215 mm för rullskydd.
Digital avläsningsenhet för horisontell vinkeljustering, 230 Volt.
NC Position Unit för 1 axel: Svängbart maskinhuvud. Digital avläsning för faktisk position och slutposition.
Mobilt extraktionssystem med 2, 5 mtr. rör, 400 Volt (ren luftanläggning med kvalitetsmärke ”H2” för träbearbetningsindustri).
Automatisk startenhet för maskin med extraktionssystem.
Sågkaplängd till apr. 600 mm på begäran.
TCT-sågblad 520 x 4,0 x 50 mm, 60st sågtänder neg. (för trä).
TCT-sågblad 520 x 3,6 x 50 mm, 120st sågtänder. (för aluminium och PVC).
TCT-sågblad 550 x 4,0 x 50 mm, 180st sågtänder neg. (för aluminium och PVC).

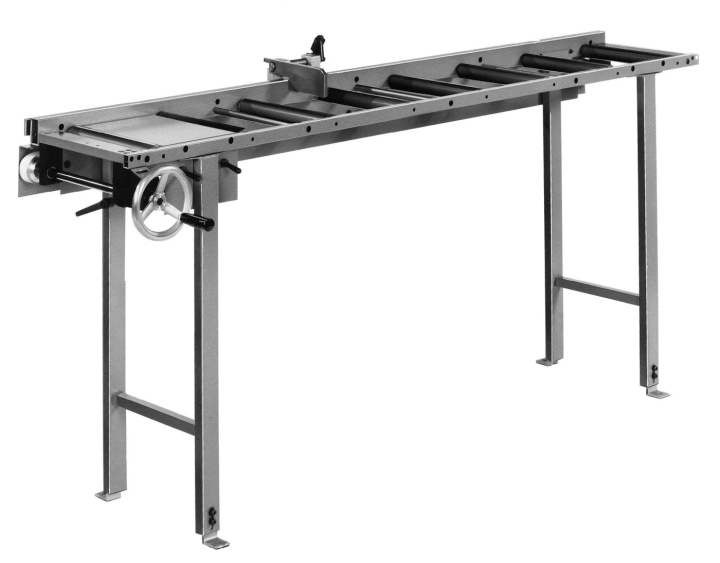

Rulltransportörer och längdstoppsystem.
Normal design för lättare trä, PVC och aluminiumprofiler.
Utförande: Kullager av plastvalsar med 40 mm diameter, valsbredd 300 mm, rullavstånd 300 mm,
Rulltransportörshöjd 885 +/- 10 mm, inkl. anslutningsdel för Radial Arm såg modell ZS.
Viktigt: Ange maskinens anslutningssida och typ!
Typ RO: Rulleband komplett med stativ och anslutningsdel

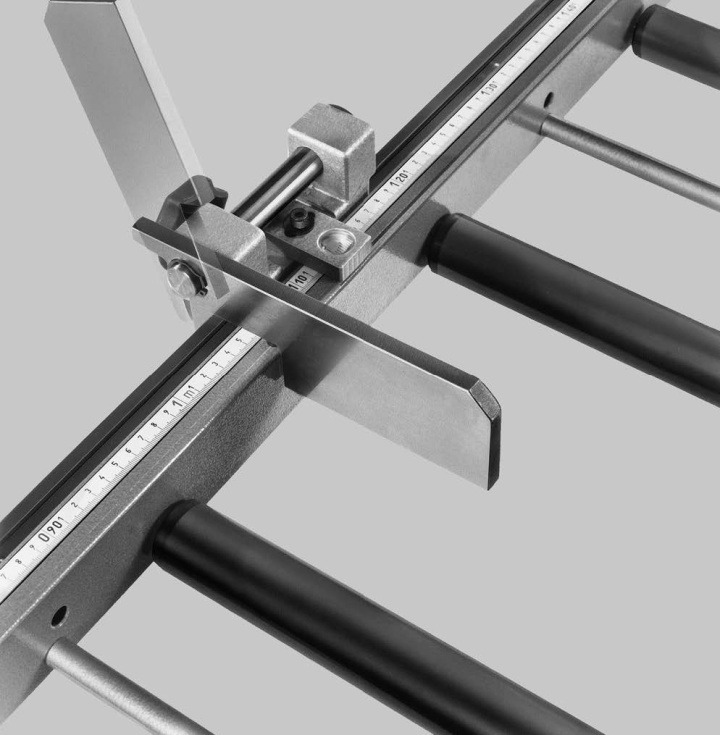

Typ RLK: Rulltransportör / längdstoppsystem med skala och vippstopp. CPL. med stativ och anslutande del
Typ RLH: Rulltransportör / Längdstoppsystem med vippstopp, längdjustering med handhjul från arbetsplats och pneumatisk klämma på vippstopp, elektronisk digital avläsningsdisplay, kompl. med stativ och anslutande del
Typ RLHK: Rulltransportör / längdstoppsystem som typ RLH, plus pneumatisk vikning av vippstopp från arbetsplatsen.
Rulltransportör med längdstoppssystem typ RLH och / eller RLHK kan levereras med Direct Magnetic Tape Measuring System.
Tillägg för LED-avläsningsenhet, 230 V (för djup temperatur).
Extra för rullbredd 400 mm.
Ytterligare för vippstopp upp till sågbladet.
Extra för stålvalsar.
Sågbord rullbanor finns i olika längder:
2 meter.
3 meter.
4 meter.
5 meter.
6 meter.
Finns ännu mera tillbehör med luftdrivna funktioner och större bredder av rullbord, osv.
