Hydraulisk 4-vals rundvalsmaskin

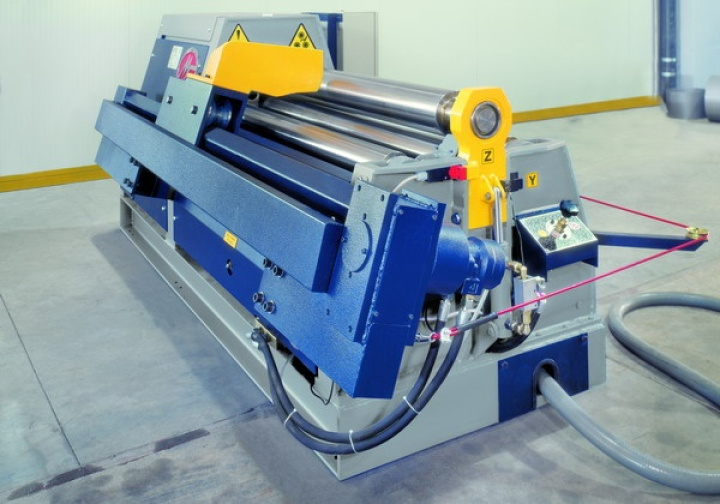

Hydraulisk 4 rundvalsmaskin Modell MH 0508P

Tekniska data:

Motoreffekt 3 hk

Toppvalsens diameter 110 mm

Undervalsens diameter 115 mm

Sidovalsarnas diameter 105 mm

Maskindimensioner

Bredd 845 mm

Total längd 2 235 mm

Arbetshöjd 695 mm

Vikt 1 500 kg

Valsmaterial C45

Valsarnas härdning 50-55 HRC

Kapacitet:

Arbetslängd: 550 mm

Max plåttjocklek, valsning 8 mm

Max plåttjocklek, förbockning 6 mm

Maxkapaciteten är angiven för en diameter som är större än eller lika med 3 gånger toppvalsens diameter och material med sträckgräns på max R=260 N/mm.

MG är en av världens ledande tillverkare av rundvals- och ringvalsmaskiner, med ett koncept som förenar en väl beprövad och robust konstruktion med avancerad teknik. Några speciella fördelar är:

- Parallelliteten hos sidovalsarna och undervalsen kontrolleras av kraftiga torsionsaxlar. Detta gör att man aldrig kan få ofrivillig snedställning av valsarna på grund av inre hydraulläckage.

Då man vill snedställa valsarna (d v s vid konbockning), trycksätter man speciella cylindrar för detta ändamål.

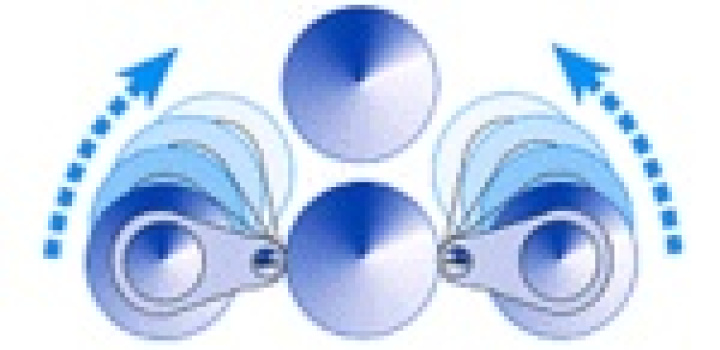

- Sidovalsarna är inte lagrade i rätstyrningar, utan på svängarmar lagrade kraftiga SKF-lager.

Därmed undviks att styrningarna efter ett antal års drift blir glappa. Dessutom slipper man de friktionsförluster som uppstår i linjärgejdrar. Detta gör att man får ut mer bockkraft på en

given effekt. Geometrin med cirkulär rörelse på sidovalsarna ger också möjlighet till snävare förbockning.

- Helhydraulisk drivning av valsarna med separata hydraulmotorer och planetväxellådor på varje driven axel. Detta gör att drivningen automatiskt anpassar sig till den olika hastigheten på valsarna (beroende på plåttjocklek och bockradie). Också detta gör att vi eliminerar friktionsförluster.

Standardutrustning ingår vid leverans:

- Hydraulisk drivning på över- och undervals med hydraulmotorer och planetväxellådor.
- Valsarna lagrade i kraftiga, permanentsmorda, särkilska dubbelradiga rullager.
- Valsar av smidesstål C45, härdade och polerade.
- Manöverpanel på svängarm med alla manöverorgan samt digital visning av valsarnas läge.

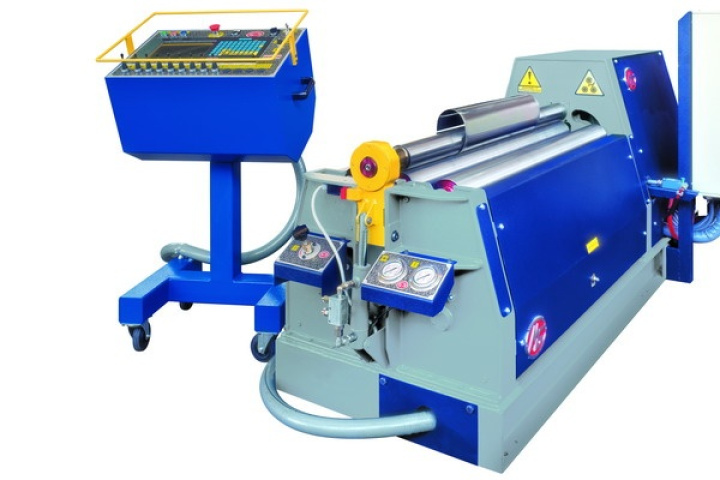

- Maskin med NC-styrning har fristående manöverpanel på hjul.
- MG:s patenterade system för parallellhållning med torsionsaxlar.
- Hydraulisk konbockningsutrustning.
- Digital visning av sidovalsarnas position
- Manualer på engelska och svenska
- CE-märkning

Läs mer information och se bilder av 4-rundvalsmaskin Klicka här: http://np.netpublicator.com/netpublication/n73085549

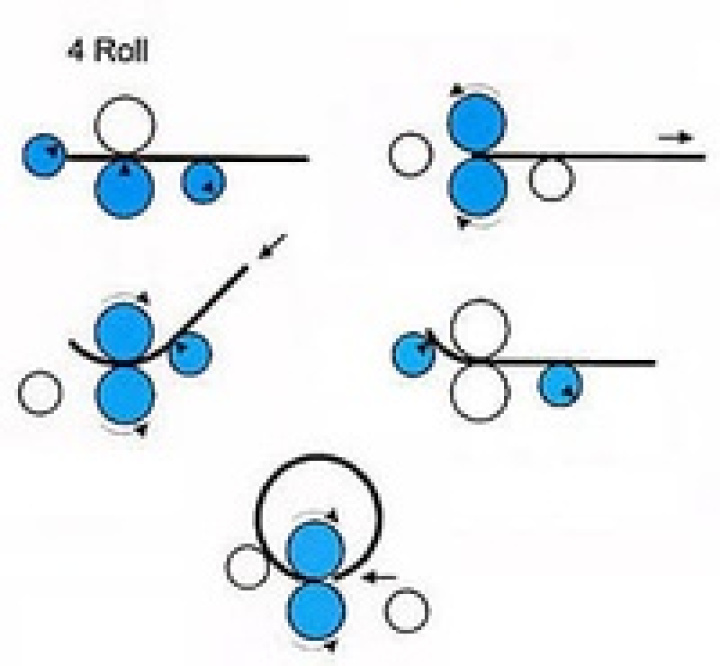

Se film hur denna 4-rundvals maskin fungerar

Film nr 1 , klicka här: http://www.youtube.com/watch?v=6hLTn8D6qhM#t=11

Film nr 2 , klicka här: http://www.youtube.com/watch?v=ySDapOaxwR8

Film nr 3 , klicka här: http://www.youtube.com/watch?v=p9g_YTGForU

Film nr 4 , klicka här: http://www.youtube.com/watch?v=zvZ6pJgTmTU
