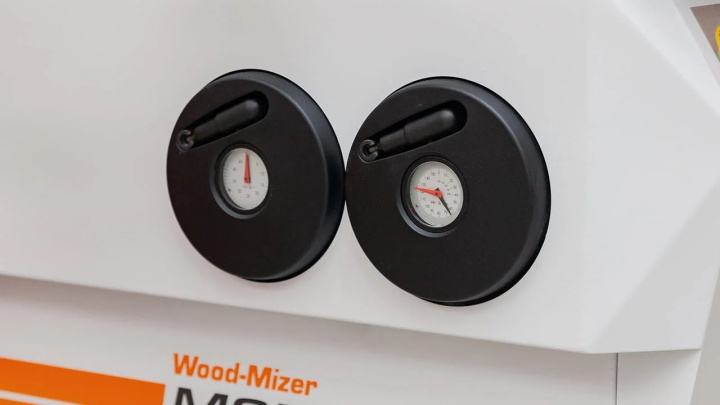

Panelsåg Justersåg MS500, sågklinga diam 350 mm, ström 400V, manuell höjd- och tiltning av sågklinga.
MÅNGSIDIG JUSTERSÅG MED PANELSÅGFUNKTIONER, Panelsåg MS500, är det mycket funktionella och kompakta sågbordet fick syn på. I samarbete mellan Wood-Mizer ingenjörer och
MÅNGSIDIG JUSTERSÅG MED PANELSÅGFUNKTIONER, Panelsåg MS500, är det mycket funktionella och kompakta sågbordet fick syn på. I samarbete mellan Wood-Mizer ingenjörer och
erfarna snickare har Panelsåg MS500 utvecklats till
matcha de dagliga behoven av små och medelstora träbearbetning
butiker för att kapa olika typer av MDF-träskivor och massivt trä
material.

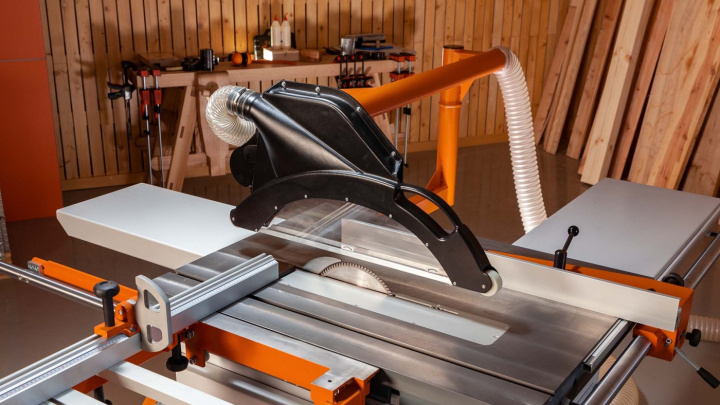

Panelsåg MS500 bordssåg har en effektiv kapning
enhet avskärmad i en gjutjärnskropp, ett ritsklinga blad och en justerbord
byggt på styrrullar. Det är ett alternativ för större panelsågar med skjutbara aluminiumbord i full storlek.
Panelsåg MS500 är idealisk för kapning av medelstora brädor – maximalt sågmått 1300 x 1260 mm.
För att såga brädor i full storlek.
För att såga brädor i full storlek.

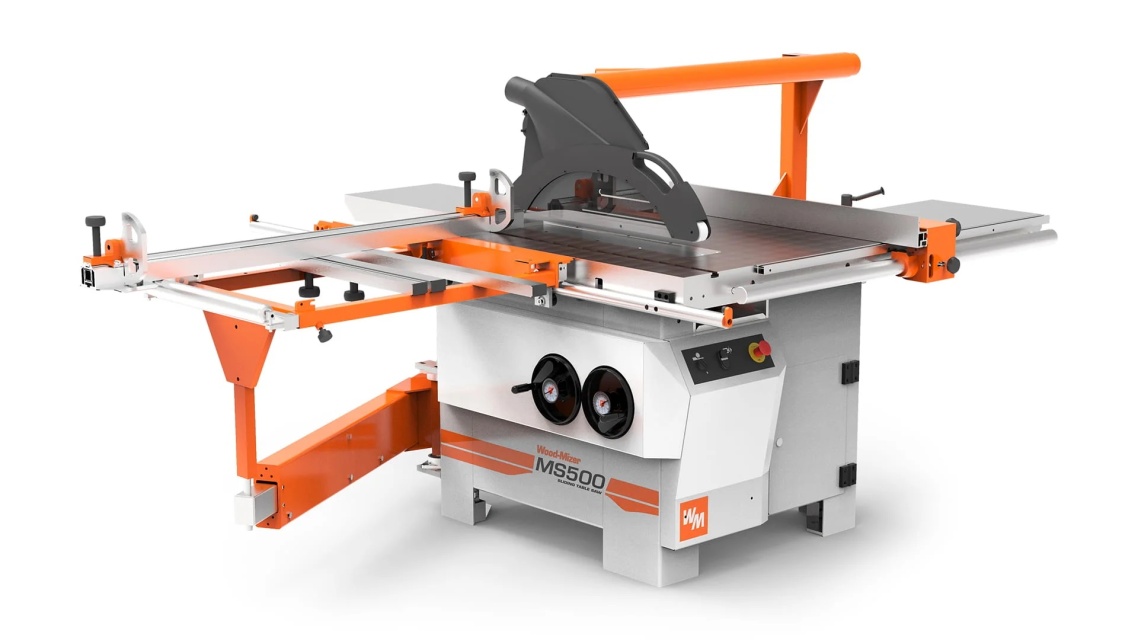

Panelsåg MS 500 är en kompakt, mångsidigt och prisvärt alternativ för panelsågar i full storlek

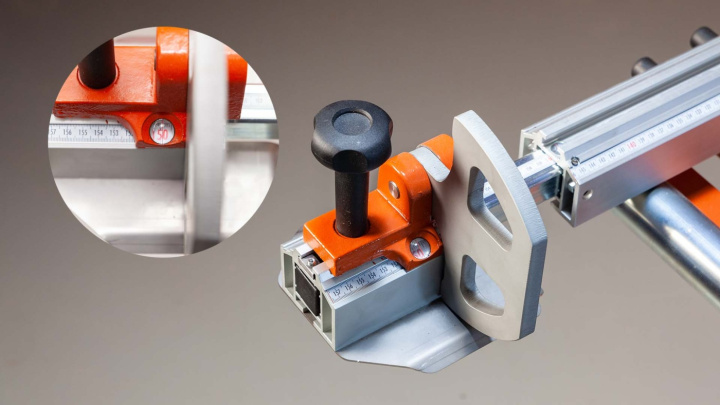

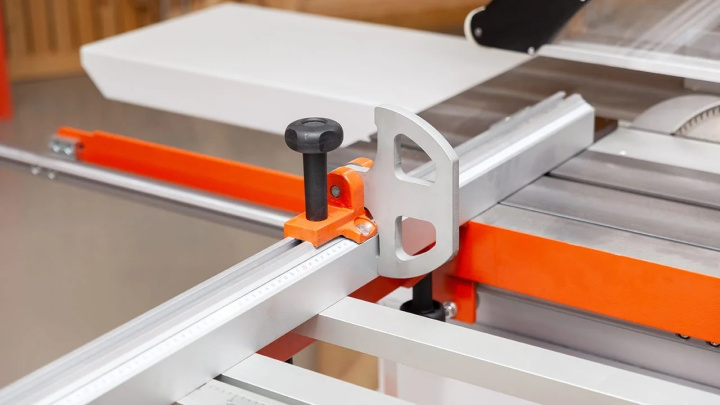

Exakt skjutbord för högt noggrannhet och konsistens i sågningen

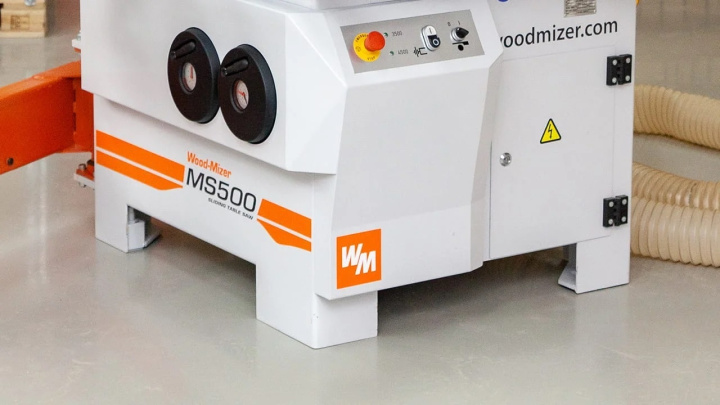

Solid konstruktion baserad på gjutjärnsbord och slitstark stålkropp
Teknisk data:
SÅGPARAMETRAR
SÅGHÖJD 0 grader 45 grader
300 0-90 mm 0-60 mm
315 0-97,5 mm 0-62,5 mm
350 5-115 mm 3,5-80 mm
400 30-130 mm 21,5-98 mm
SÅGLÄNGD
Max. klipplängd 1300 mm (med tillbehörsförlängningen
tabell)
SÅGBREDD
Med en stötfångare på
tillbehörsbord 82-2500 mm
Förlängning 1500-2700 mm
Max. avståndet till parallellstängslet
till bladet 1260 mm
SÅGENHETSPARAMETRAR

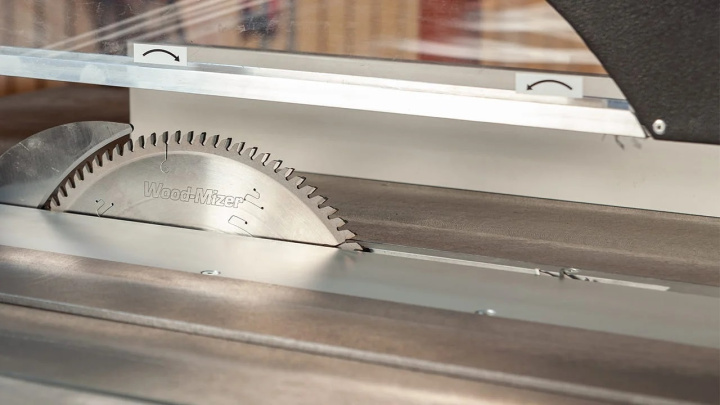

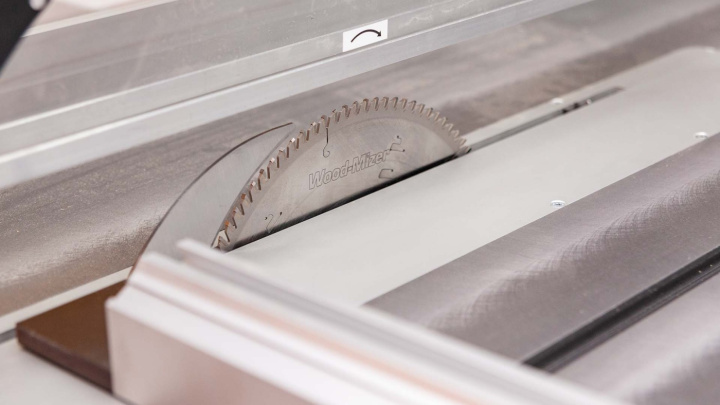

HUVUDCIRKELSÅG
Sågklinga diameter 300-400 mm
Lutningsvinkel 0-45 grader
Huvudmotoreffekt 6 kW

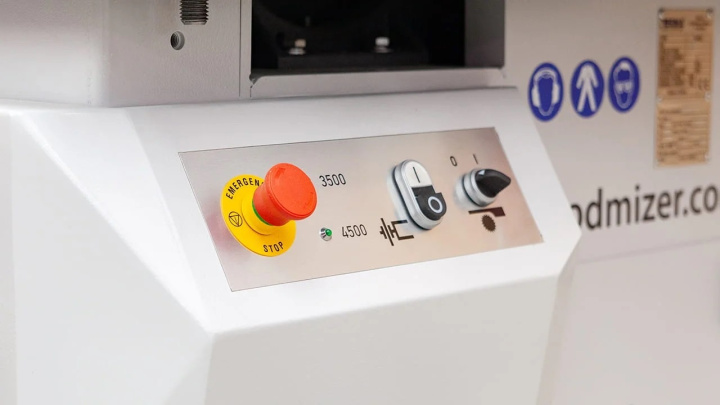

Rotationshastighet för huvudspindeln 3500 rpm
4500 rpm
Huvudspindel diameter 30 mm
RITSKLINGA SPINDEL UNDER SÅGBORD
Ritsklinga blad diameter 120-125 mm
Motoreffekt 0,75 kW
Rotationshastighet för ritsklinga spindeln 8000 rpm
Ritsklinga spindel diameter 20 mm
ARBETSYTA DIMENSIONER
Huvudarbetsbord (gjutjärn) längd 1145 mm x bredd 895 mm
Förlängningar av arbetsbord I längd 700 mm x bredd 400 mm
Förlängningar av arbetsbord II längd 440 mm x bredd 900 mm
Skjutbord längd 495 mm x bredd 1010 mm -1260 mm
(justerbar rulle)
Material - stål
Tillbehörsbordsmått N/A
Bordets arbetshöjd 890 mm
PANELSÅG TOTALA DIMENSIONER OCH VIKT
Bredd 2200 mm
Längd 3200 mm
Max. höjd 1450 mm
Vikt 700 kg
Tekniskt data:
SÅGKLINGA
RITSÅGKLINGA UNDER BORD
MÅTT OCH VIKT
Tillval, begär separat offert.
Tekniskt data:
Specifikation Panelsåg MS500
Specifikation
SÅGKAPACITET
Såghöjd i 0° vinkel 0–90 mm för ⌀300 mm 0–97,5 mm för ⌀315 mm 5–115 mm för ⌀350 mm 30–130 mm för ⌀400 mm
Såghöjd i 45° vinkel 0–60 mm för ⌀300 mm 0–62,5 mm för ⌀315 mm 3,5–80 mm för ⌀350 mm 21,5–98 mm för ⌀400 mm
Såg tilt funktion 0-45°
Tvärgående styrstopp 82-2500 mm
Max. Avstånd längsgående justerbord från såg 1260 mm
Kap såglängd 1300 mm
Max. kaplängd med ett justerbord 1300 mm
SÅGKLINGA
Huvudmotoreffekt 6 kW
Huvudsågens diameter 300-400 mm
Huvudspindeldiameter 30 mm
Huvudspindelns varvtal 3500 varv/min 4500 varv/min
RITSÅGKLINGA UNDER BORD
Ritsåg motoreffekt 0,75 kW
Ritssågens diameter 120-125 mm
Ritssåg spindeldiameter 20 mm
Ritssåg spindelhastighet 8000 varv/min
MÅTT OCH VIKT
Tillägg för sågbord 700x400 mm (klyvning )440x900 mm (kapning)
Sågbordets höjd 890 mm
Längd 3200 mm
Bredd 2200 mm
Höjd 1450 mm
Vikt 700 kg
Tillval, begär separat offert.
084833 Digital dataläsare på klyvstängslet med absolut minne och 0,1 mm noggrannhet
084834 Digital dataläsare på kapstaket med absolut minne och 0,1 mm noggrannhet
084798 Klyvkniv set till huvudsågbladet med diameter 400 mm
084799 Poängenhet
084833-S Digital dataläsare på klyvstängslet med absolut minne och 0,1 mm noggrannhet
084798-S Klyvkniv set till huvudsågbladet med diameter 400 mm
