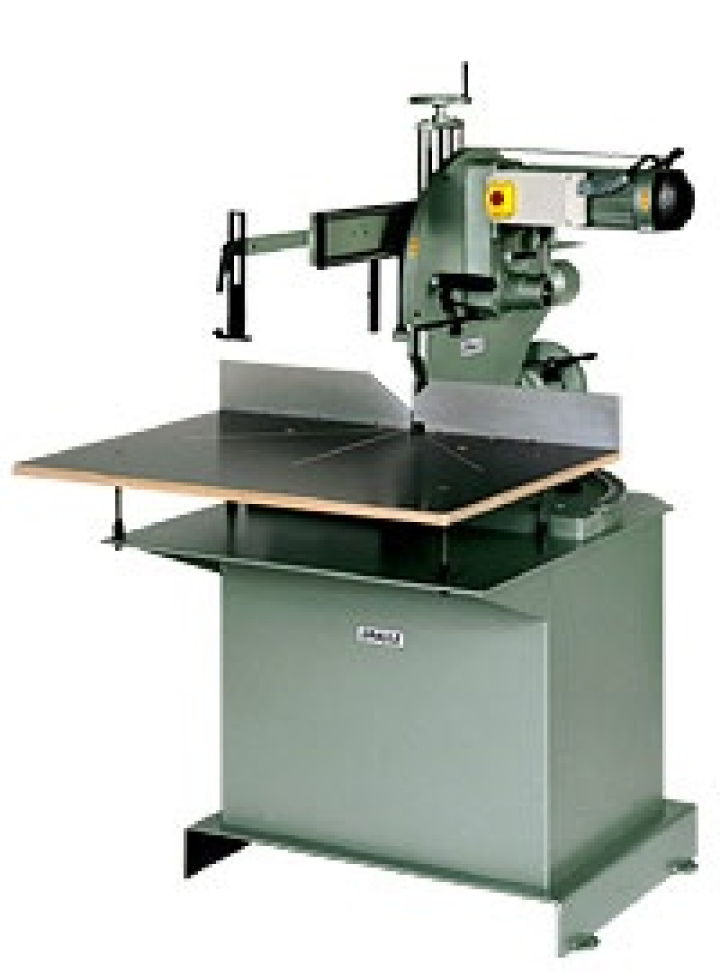

Radialarmsågen typ ZS 135

Maskin data

Graule sågar är i grundutrustningen utan sågblad


Tillval, begär separat offert

Tillbehör till radialarmsågen

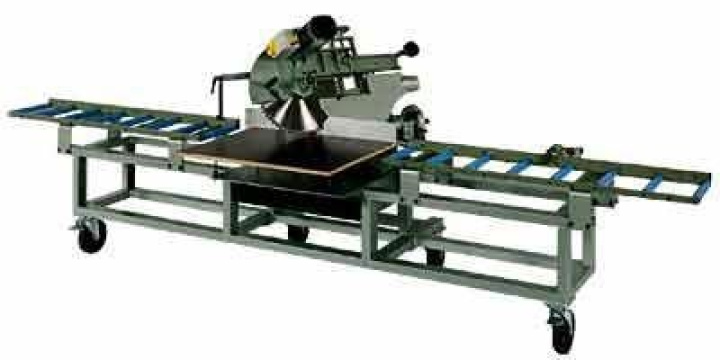

Handklämma på vänster sida Pneumatisk sprayanordning Pneumatisk Control Unit, som består av vattenavskiljare, tryckreduceringsventil med manometer och oljekanna Tryckreduceringsventil med manometer Maskin står för typer ZS 170 Maskin står för typer ZS 170 N Mobila underrede för sågar typ ZS 85 N till 170 N, med 1,5 mtr. Rulltransportör på varje sida, vänster sida med skala och justerbart mekaniskt stopp (som Mobil basram med materiellt stöd till radialarmsågen typ AGL 3 kW, 400 Volt 3-fas motor med motorbroms (för typ ZS 135 ZS 170 N) 90 ° staket för att skära Smale (akut) vinklar (för typ ZS 135 ZS 200 N) Maskin luta på båda sidor av handhjulet på baksidan, vänster till 45 ° höger sida till ca. 60 ° (endast typ ZS 170 N) Maskin luta från framsidan på båda sidor av ratten (typ ZS 170 N) Laseranordning, laserstråle ca.. 300 mm lång linje Hydro-pneumatisk matning, med två handen kontrollerade säkerhetsenhet (endast tillgänglig för aluminiumbearbetning) Digital Läs Out-enheten för horisontell vinkelinställning, 230 Volt Digital Läs Out-enheten för horisontell och vertikal vinkeljustering, 230 Volt Digital Läs Out-enheten (alternativ 1,5 volt på batteri) per axel NC Position Enheten för 2 axel: Vrida och svängande Machine Head. Digital display för aktuell position och slutposition NC Position Enheten för 1 axel: Pivoterande Machine Head. Digital display för aktuell position och slutposition NC Position Enheten för 1 axel: Tilt Machine Head. Digital display för aktuell position och slutposition Mobil utsugssystem med två, fem mtr. röret, 400 volt (inte för yrkesmässig träbearbetning tillåten) Mobil utsugssystem med två, fem mtr. röret, 400 Volt (ren luft växt med kvalitetsmärke "H2" för träindustrin) automatisk start Enheten för maskin med utsugningssystem
Endast i samband med maskin tillbar sågklinga till båda sidor

 Sågblad: TCT-sågblad 300 x 3,2 x 40 mm, 72 t neg. (För trä) TCT-sågblad 300 x 3,2 x 40 mm, 96 FTT neg. (För aluminium och PVC) TCT-sågblad 305 x 2,2 x 40 mm 80 FTT neg. (För tunnväggiga stål ark-profiler) TCT-sågblad 350 x 3,4 x 40 mm, 42 t neg. (För trä) TCT-sågblad 350 x 3,2 x 40 mm, 72 t neg. (För trä) TCT-sågblad 350 x 3,6 x 40 mm, 108 FTT neg. TCT-sågblad 420 x 3,4 x 40 mm, 48 t neg. (För trä) TCT-sågblad 420 x 3,2 x 40 mm, 84 t neg. (För trä) TCT-sågblad 420 x 3,2 x 40 mm, 108 FTT neg. (För aluminium och PVC) TCT-sågblad 520 x 4,0 x 50 mm, 60 ton neg. (För trä) TCT-sågblad 520 x 3,6 x 50 mm, 120 FTT neg. (För aluminium och PVC) TCT-sågblad 550 x 4,0 x 50 mm, 180 FTT neg. (För aluminium och PVC) Rullbanor och längd Stop Systems Normalutförande för lättare träslag, PVC och Aluminiumprofiler Design: Kullager plastrullar med 40 mm diameter, rullbredd 300 mm, rullavstånd 300 mm, Rullbana höjd 885 +/- 10 mm, inkl. anslutande del för radialarmsågar typ ZS ... Viktigt: Ange ansluta sida och typ av maskin! Typ RO: Rullbana komplett med stativ och och anslutningsdelen Skriv RLK: Rullbana / Längd stoppsystem med skalan och flip-stop. Cpl. med montrar och anslutningsdelen Skriv RLH: Roller transportör / Längd stoppsystem med flip-stop, längdjustering av handhjulet från arbetsplats och pneumatiska klämma flip-stop, läsa elektroniska digitala bildskärms, kompl. med montrar och anslutningsdelen Typ RLHK: Roller Conveyer / Längd stoppsystem som typ RLH, plus pneumatisk vikbara flip-stop från arbetsplats Rullbana med längd stopp sytem Typ RLH och / eller RLHK kan levereras med Direct Magnetic Tape mätsystem. Ytterligare priser för LED avläsningsenheten, 230 V (för djup temperatur): Ytterligare pris för rullbredd 400 mm: / mtr. Ytterligare pris för flip stoppa upp till sågklingan: Ytterligare pris för stålvalsar: / mtr. / Extra pris för inter skylt: / mtr. Ytterligare priser för Längd RO RLK RLH RLHK Magnetic Tape mätsystem 2 mtr 3 mtr 4 mtr
5 mtr
6 mtr

Begär separt offert.
 Kraftig konstruktion Rull Systems (för transportbana) Design: kullagerstål rullar med 60 mm diameter, rullbredd 400 mm, rullavstånd 200 mm, lastkapacitet per rulle 80 kg, Rullbana höjd: 885 +/- 10 mm, inkl. anslutande del för den typ ZS radialarmsågar ... Viktigt: Ange ansluta sida och typ av maskin! RO-ST60: Rullbana RLK-ST60: Rullbana / Längd stoppsystem. Tunga rullbana Typ RO-ST60 med skala och normal flip-stopp-system av typen RLK RLH-ST60: Rullbana / Längd Stop System flip-stopp-system justerbar med ratten från arbetsplatsen och pneumatiska fastställande elektronisk digital utläsning display. Constuction längd = längd + 0,8 mtr. Ytterligare priser för LED avläsningsenheten, 230 V (för djup temperatur): Ytterligare priser för kabel spår på RLH-ST60. /mtr.(starting Från 8 mtr rekommenderas) Skriv RLE-ST60: Rullbana / Elektronisk Längd Stopp System Typ TIGER STOPP med programmerbar flip stoppsystem Mer tillbehör för TIGER STOPP-systemet se vår separata broschyr. Roller stöd Typ RB: Roller stöd heavy duty: Rullbanan Typ RLH-ST60 eller RLK-ST60 kan levereras med en direkt Magnetic Tape mätsystem.

Begär separat offert för rullbanorna. Längd RO-ST60 RLK-ST60 RLH-ST60 RLE-ST60 Ytterligare priser för Magnetic Tape Mätning 2,0 mtr 3,0 mtr 4,0 mtr 5,0 mtr 6,0 mtr 7,0 mtr 8,0 mtr 9,0 mtr 10,0 mtr

Vi flera modeller av Graule ZS sågar
Modell: ZS 85 - ZS 170 - ZS 200 - AS 450 - AS 550 - AS 600 - As 650
Begär separat offert.
